Gurtwickler für Rolladen

Welcher Rolladen-Gurtwickler passt: vier Bauarten im Vergleich

Ein Rolladen-Gurtwickler, auch Rollladen-Gurtwickler geschrieben, arbeitet manuell über Feder und Trommel oder motorisch. BAUHELD führt ihn in vier Bauarten für 14, 15 und 23 mm Gurtbreite. Die Tabelle zeigt, wofür jede gebaut ist:

Als Faustregel gilt: Steht der Rolladen bereits und soll der Umbau klein bleiben, passt ein Aufputz-Modell. Sitzt im Mauerwerk eine Aussparung mit Gurtdurchlass, gehört ein Unterputz-Wickler hinein. Er passt in dieselbe Nische und nutzt dieselben Bohrlöcher.

Händler nennen die Bauarten auch anders: Einlasswickler ist der Unterputz-Gurtwickler, Gurtantrieb der elektrische Gurtwickler. Schwenkwickler sind Aufputz-Modelle mit drehbarem Gehäuse, bei BAUHELD schwenken Aufputz-Gurtwickler und Aufschraubwickler bis 180 Grad. Rolladenwickler, Gurtroller, Gurtaufwickler und Gurtaufroller sind umgangssprachliche Wörter für den Gurtwickler. Läuft Ihr Rolladen über eine Rundschnur statt über einen Gurt, brauchen Sie einen Schnurwickler.

Aufputz-Gurtwickler für die Nachrüstung

Einen Aufputz-Gurtwickler schrauben Sie sichtbar auf Wand oder Fensterrahmen, zwei Schrauben im Abstand von 153 mm (Mini) oder 188 mm (Maxi) genügen. Das Mauerwerk bleibt unberührt, deshalb ist der Aufputz-Gurtwickler geeignet für die Nachrüstung im Altbau, in Mietwohnungen und an jeder neu gewählten Position am Fenster.

Der Aufputz-Wickler von BAUHELD baut kompakt und schwenkt bis 180 Grad. Damit passt er auch in verwinkelte Fensterlaibungen. Der Gurtwickler zieht den Gurt über eine Einfädelautomatik ein: Sie führen ihn von außen ein, der Wickler nimmt ihn bei geschlossenem Gehäuse auf. Die mitgelieferten Abdeckkappen verdecken die Montageschrauben. Erhältlich ist der Wickler für 14 mm und für 23 mm Gurtbreite, jeweils in Weiß und in Braun. Maße und Varianten stehen in der Kategorie Gurtwickler Aufputz.

Im Handel begegnen Ihnen dabei die Bezeichnungen System Mini und System Maxi. System Mini steht für rund 14 mm Gurtbreite und die kleinere Wellengröße, System Maxi für rund 23 mm. Der Aufputz-Gurtwickler von BAUHELD ist für beide Systeme erhältlich, Sie wählen die Breite bei der Variante aus.

Unterputz-Gurtwickler für den Einbau im Mauerwerk

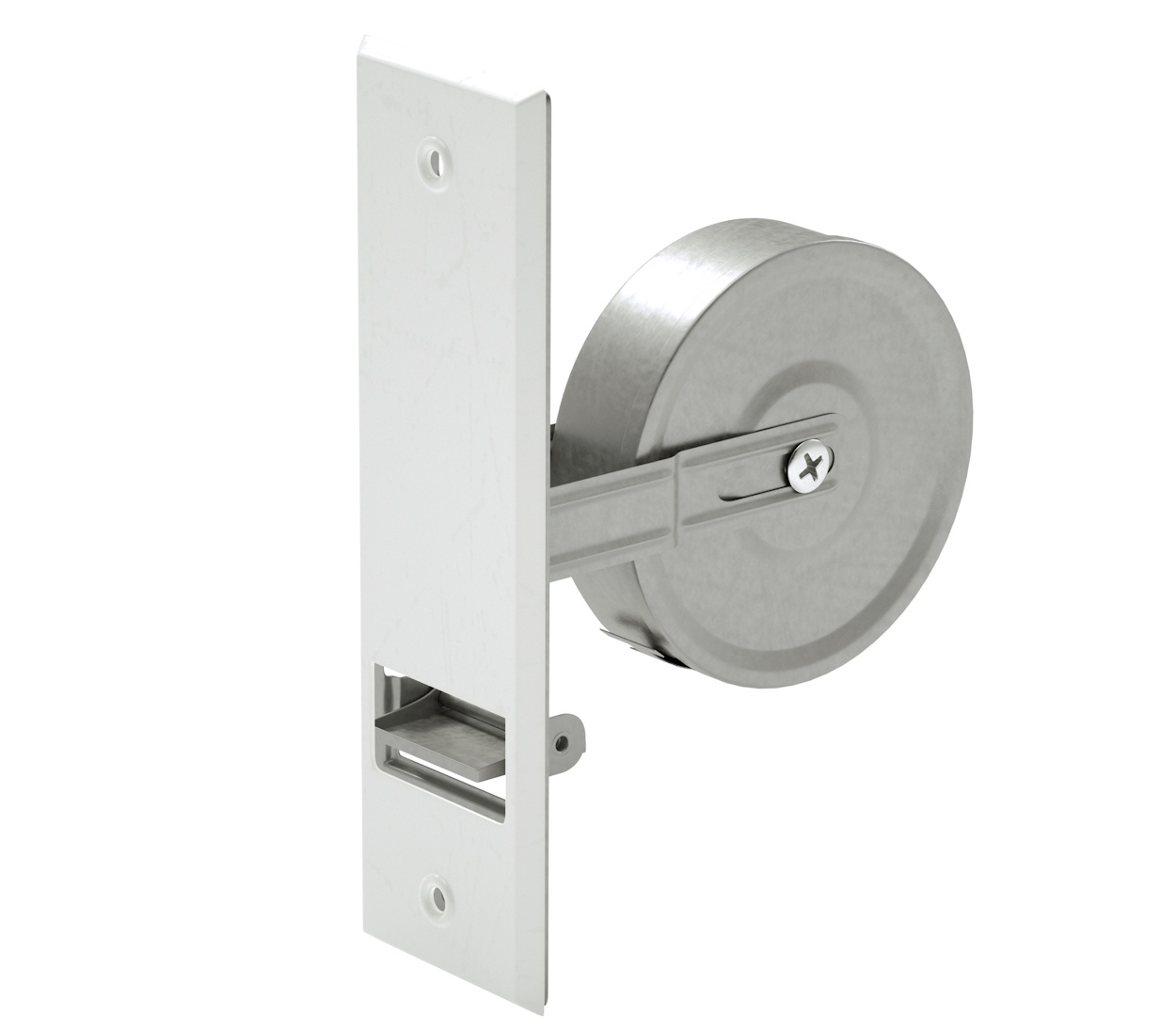

Ein Unterputz-Gurtwickler, auch Einlasswickler genannt, ist ein Gurtwickler für 23 mm Gurt, der in einer Wandaussparung sitzt und bündig mit dem Putz abschließt. Sichtbar bleibt allein die Abdeckplatte mit dem Gurtaustritt. Im Handel heißt sie auch Deckplatte. Der Unterputz-Gurtwickler ist der Standard in Häusern mit gesetztem Mauerkasten, also in den meisten Wohngebäuden ab den siebziger Jahren. Im Neubau wird die Aussparung für den Rollladen-Gurtwickler bereits im Rohbau vorgesehen.

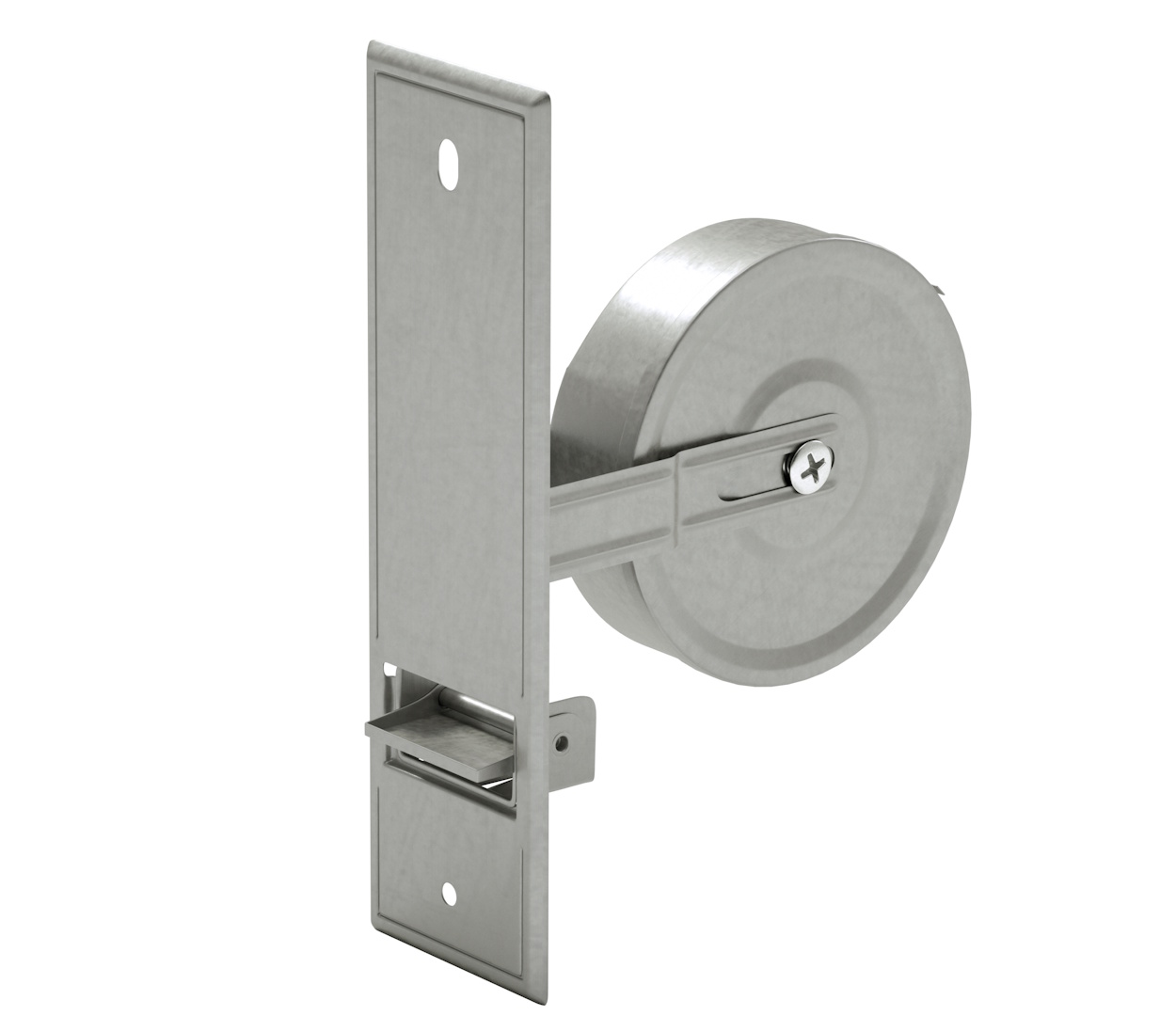

Der Einlasswickler von BAUHELD ist für Gurte mit 23 mm Breite gebaut. Er besteht aus verzinktem Stahl und hält damit auch feuchten Laibungen stand. Die Feder kommt vorgespannt aus der Verpackung, das erspart Ihnen den heikelsten Schritt der Montage. Die Trommel lässt sich auf die Gurtlänge Ihres Fensters einstellen. Angeboten wird der Wickler in sechs Lochabständen, jeweils mit weißer Abdeckplatte oder als reiner Wickler für Ihre vorhandene Blende:

Zur Auswahl der passenden Größe geht es in die Kategorie Gurtwickler Unterputz.

Aufschraubwickler mit aufklappbarem Gehäuse

Der Aufschraubwickler ist die zweite Aufputz-Bauart im Sortiment, gebaut für 14 mm Gurt. Sein Gehäuse lässt sich aufklappen, das unterscheidet ihn vom kompakten Aufputz-Gurtwickler. Sie kommen jederzeit an Mechanik und Gurt, etwa wenn ein Gurt ausgefranst ist oder neu eingelegt werden soll. BAUHELD führt zwei Ausführungen: den Wickler allein und das Set mit 5,5 m Gurt in 14 mm Breite.

Im Inneren arbeitet eine Kunststofftrommel statt einer Metalltrommel. Sie läuft leiser, hält den Gurt sauber und senkt das Verletzungsrisiko bei der Montage, weil scharfe Kanten entfallen. Auch der Aufschraubwickler schwenkt bis 180 Grad. Das Gehäuse ist formstabil und bleibt unter Sonneneinstrahlung farbstabil. Beide Ausführungen finden Sie unter Aufschraubwickler.

Elektrische Gurtwickler von WIR elektronik

Ein elektrischer Gurtwickler wickelt den Gurt motorisch auf und ab, erhältlich für 15 mm und 23 mm Gurtbreite. Sie bedienen ihn auf drei Wegen: über eine Taste am Gerät, per Funk-Fernbedienung oder über eine Zeitschaltuhr, die den Rolladen zu festen Uhrzeiten fährt. Ihr vorhandener Gurt bleibt dabei erhalten, weil der Wickler ihn aufnimmt statt ihn zu ersetzen.

BAUHELD bietet dafür den eWickler des Herstellers WIR elektronik an, als Aufputz- und als Unterputz-Modell, jeweils für 15 und 23 mm Gurt. Die Standard-Ausführung läuft über Tasten am Gerät, die Comfort-Ausführung besitzt zusätzlich ein Display für Zeit- und Positionseinstellungen. Details und die Auswahl der Gurtbreite stehen unter Elektrischer Gurtwickler.

Gurtbreite 14 mm oder 23 mm: das entscheidende Maß

An der Gurtbreite scheitert eine Bestellung am häufigsten. Ein 23 mm breiter Gurt braucht eine 23 mm breite Trommel, ein 14 mm schmaler Gurt sitzt darin zu locker und schlägt beim Aufwickeln. Messen Sie deshalb vor dem Kauf Ihren vorhandenen Gurt an der breitesten Stelle.

Zur Orientierung: 14 mm ist die schmale Standardbreite an Fenstern in Wohnräumen. 23 mm sitzt an größeren Elementen und an Terrassentüren, weil der breitere Gurt mehr Last trägt. Der Unterputz-Wickler von BAUHELD ist für 23 mm gebaut. Das Aufputz-Modell deckt beide Breiten ab, der eWickler von WIR elektronik 15 mm und 23 mm. Passende Rolladengurte führen wir in beiden Breiten.

Lochabstand am Unterputz-Wickler richtig messen

Der Lochabstand ist der Abstand zwischen den beiden Befestigungsschrauben in der Wand, gemessen von Mitte zu Mitte. Er entscheidet, ob ein neuer Unterputz-Wickler in die vorhandenen Löcher passt. In drei Schritten haben Sie das Maß:

1. Nehmen Sie die Abdeckplatte des alten Wicklers ab. Meist sitzt sie auf zwei Schrauben.
2. Messen Sie von der Mitte der oberen zur Mitte der unteren Schraube.
3. Runden Sie auf das nächste angebotene Maß: 105, 135, 160, 185, 215 oder 260 mm.

Weicht Ihr Wert um wenige Millimeter ab, liegt das meist am Messpunkt. Messen Sie dann ein zweites Mal, exakt von Bohrlochmitte zu Bohrlochmitte. Liegt Ihr Abstand zwischen den sechs Maßen, hilft ein Aufputz-Modell weiter. Es bekommt eigene Bohrlöcher und bleibt vom alten Raster unabhängig.

Farben, Abdeckungen und passendes Zubehör

Drei Farben stehen zur Wahl: Weiß, Braun und Anthrazit. Der Aufputz-Gurtwickler ist in Weiß und in Braun erhältlich. Der Aufschraubwickler kommt zusätzlich in Anthrazit, das Set mit Gurt in Weiß. Die Unterputz-Wickler kommen wahlweise mit weißer Abdeckplatte. Behalten Sie Ihre vorhandene Blende, wählen Sie die Variante für den reinen Wicklertausch.

Für den kompletten Austausch gehört meist mehr dazu als der Wickler:

• Rolladengurte in 14 mm und 23 mm, passend zur Trommel
• Abdeckungen für Rolladengurtwickler als Ersatz für beschädigte Blenden
• Aufhängefedern zur Befestigung des Gurtes am Panzer
• Gurtführungen für einen sauberen Gurtlauf am Mauerdurchtritt

Der Wickler ist ein Bauteil von vielen. Gurte, Führungen, Stopper und Aufhängefedern finden Sie im übrigen Rolladenzubehör.

Gurtwickler direkt vom Hersteller BAUHELD

Aufputz-Gurtwickler, Aufschraubwickler und Unterputz-Gurtwickler tragen die Marke BAUHELD und kommen direkt vom Hersteller, den eWickler steuert der Partner WIR elektronik bei. Kunden bewerten BAUHELD auf Trustami mit 4,98 von 5 Sternen aus über 11.000 Bewertungen, Stand September 2026. Die Produktnamen nennen Gurtbreite oder Lochabstand, damit die Bestellung beim ersten Versuch passt.

Häufige Fragen

Woran erkenne ich, ob ich einen Aufputz- oder Unterputz-Gurtwickler brauche?

Schauen Sie sich den vorhandenen Wickler an. Sitzt er sichtbar auf der Wand, brauchen Sie ein Aufputz-Modell. Schließt er bündig mit dem Putz ab und ist allein die Abdeckplatte zu sehen, ist ein Unterputz-Wickler verbaut. Für eine neue Position im Bestand ist Aufputz die einfachere Lösung, weil der Putz unberührt bleibt. Der Unterputz-Gurtwickler ist für 23 mm gebaut. Der Aufputz-Gurtwickler deckt 14 und 23 mm ab, der Aufschraubwickler 14 mm.

Welche Gurtbreite hat mein Rolladengurt?

Messen Sie den Gurt mit einem Lineal an der breitesten Stelle. Übliche Breiten sind 14 mm für Fenster in Wohnräumen und 23 mm für größere Elemente und Terrassentüren. Elektrische Modelle gibt es zusätzlich für 15 mm.

Kann ich einen Unterputz-Wickler gegen einen Aufputz-Wickler tauschen?

Ja. Der Gurt tritt weiterhin durch die vorhandene Öffnung aus, der neue Aufputz-Wickler für 14 oder 23 mm Gurt wird darunter auf die Wand geschraubt. Die alte Aussparung verschließen Sie mit einer Abdeckung. Der umgekehrte Weg ist aufwendiger, weil dafür eine Nische ins Mauerwerk gestemmt werden müsste.

Wie viel Gurt fasst ein Gurtwickler?

Die Kapazität richtet sich nach Trommel und Gurtstärke. Der Aufschraubwickler von BAUHELD kommt wahlweise mit 5,5 m Gurt, das reicht für Fenster üblicher Höhe. Beim Unterputz-Wickler stellen Sie die Trommel auf die Länge Ihres Gurtes ein.

Wie befestige ich einen Rolladen-Gurtwickler?

Den Aufputz-Gurtwickler schrauben Sie auf Wand oder Fensterrahmen. Stimmt der Lochabstand mit dem Altgerät überein, nutzen Sie die vorhandenen Dübel, sonst setzen Sie zwei neue Bohrlöcher. Die bebilderte Montageanleitung auf der Produktseite führt durch beide Fälle. Den Unterputz-Gurtwickler setzen Sie in die vorhandene Nische und verschrauben ihn mit zwei Schrauben. Der Lochabstand ist je Modell fest: 105, 135, 160, 185, 215 oder 260 mm. Danach kommt die Abdeckplatte davor. Die Reihenfolge der Handgriffe zeigt die Anleitung Rolladen-Gurtwickler wechseln.

Muss ich die Feder beim Einbau selbst spannen?

Beim Unterputz-Wickler von BAUHELD kommt die Feder vorgespannt aus der Verpackung, dieser Schritt entfällt. Bei den Aufputz-Modellen fädeln Sie den Gurt ein, die Spannung baut sich beim ersten Aufwickeln auf.

Was tun, wenn der Gurtwickler nicht mehr aufwickelt?

Hängt der Gurt schlaff durch oder bleibt er ausgerollt, ist der häufigste Grund eine erlahmte Feder. Daneben kommen ein rutschender Gurt in der Trommel und Risse im Gehäuse vor. Den Gurtwickler reparieren lohnt sich selten, weil Feder und Trommel als Einheit verbaut sind und ein neuer Wickler ab 12,99 Euro kostet, Stand September 2026. In Eigenleistung zahlen Sie nur den Wickler, ein Handwerker berechnet Anfahrt und Arbeitszeit dazu. Die Schritte zeigt unsere Anleitung Rolladen-Gurtwickler wechseln, die Fehlersuche am ganzen Rolladen der Ratgeber Rolladen reparieren.

Kann ein elektrischer Gurtwickler einen manuellen ersetzen?

Ja, sofern zwei Bedingungen erfüllt sind: Die Gurtbreite muss passen und am Einbauort braucht es einen Stromanschluss. Der eWickler von WIR elektronik deckt 15 mm und 23 mm ab und wird an der Stelle des bisherigen Handwicklers montiert. Ihr vorhandener Gurt bleibt dabei in Betrieb.

Was ist ein Getriebe-Gurtwickler?

Ein Getriebe-Gurtwickler besitzt eine Übersetzung, die den Kraftaufwand beim Ziehen senkt. Gedacht ist er für schwere Behänge an großen Fenstern. Für Rolladen üblicher Größe genügt ein Wickler mit Federmechanik, wie ihn BAUHELD in Aufputz-Ausführung für 14 und 23 mm und in Unterputz-Ausführung für 23 mm führt.

Passt ein Gurtwickler auch an ein Dachfenster?

Die Antwort richtet sich nach der Einbausituation. Entscheidend sind ein senkrechter Gurtverlauf und genügend Platz für den Schwenkbereich des Gehäuses. Die Aufputz-Modelle schwenken bis 180 Grad und lassen sich dadurch auch in engen Laibungen ausrichten.
