Rolladen Gurtführung für 14 und 23 mm Gurt, mit Stahlrolle

Mini oder Maxi? Die Gurtbreite entscheidet

Messen Sie die Breite des Gurtbands, bevor Sie bestellen. 14 mm gilt im Handel als Minigurt, 23 mm als Maxigurt. Beide Breiten deckt das Sortiment ab.

Ein zu schmaler Kanal klemmt das Band, ein zu weiter lässt es seitlich wandern. Das Gurtband liegt flach, deshalb genügt ein Zollstock am Bedienende für die Messung. Wer den Beschlag ersetzt, liest die Breite auch am alten Gehäuse ab.

Fünf Ausführungen von der Kunststoffrolle bis zur Stahlrolle

5 Ausführungen stehen zur Wahl. Sie unterscheiden sich in Gurtbreite, Gehäuseform, Rollenmaterial und Lieferumfang.

Die Kunststoffmodelle kommen zu fünft in einer Packung und reichen damit für 5 Fenster. Beide Stahlrollen liegen einzeln bei und passen zum gezielten Tausch an einer Stelle. Die Stahlrolle Mini entsteht in Deutschland und trägt das Siegel Made in Germany.

Stahlrolle oder Kunststoffrolle: der Unterschied im Lauf

2 der 5 Ausführungen tragen eine Stahlrolle. Die Stahlrolle läuft nadelgelagert und besteht aus verzinktem Stahl, was die Reibung senkt und sie resistent gegen Feuchtigkeit und Korrosion macht.

Nadelgelagert heißt, dass zwischen Achse und Rolle schlanke Nadelrollen sitzen statt einer glatten Bohrung. Das Gurtband zieht dadurch leichter durch, und der Rolladen läuft hörbar ruhiger. Fachhändler führen die nadelgelagerte Rolle unter dem Stichwort Gurtleitrolle.

Die Kunststoffrolle bleibt die schlichtere Lösung und genügt bei leichten Rolladen im Innenbereich. Pro Stück fällt sie günstiger aus, weil 5 Führungen in einer Packung liegen. An der Wetterseite und bei schweren Maxi-Panzern spielt die Stahlrolle ihren Vorteil aus.

Lochabstand und Einbaulage vor dem Bohren prüfen

Beim Austausch entscheidet der Lochabstand, ob die vorhandenen Bohrungen weiter passen. BAUHELD baut ihn je nach Ausführung mit 25, 40 oder 48 mm.

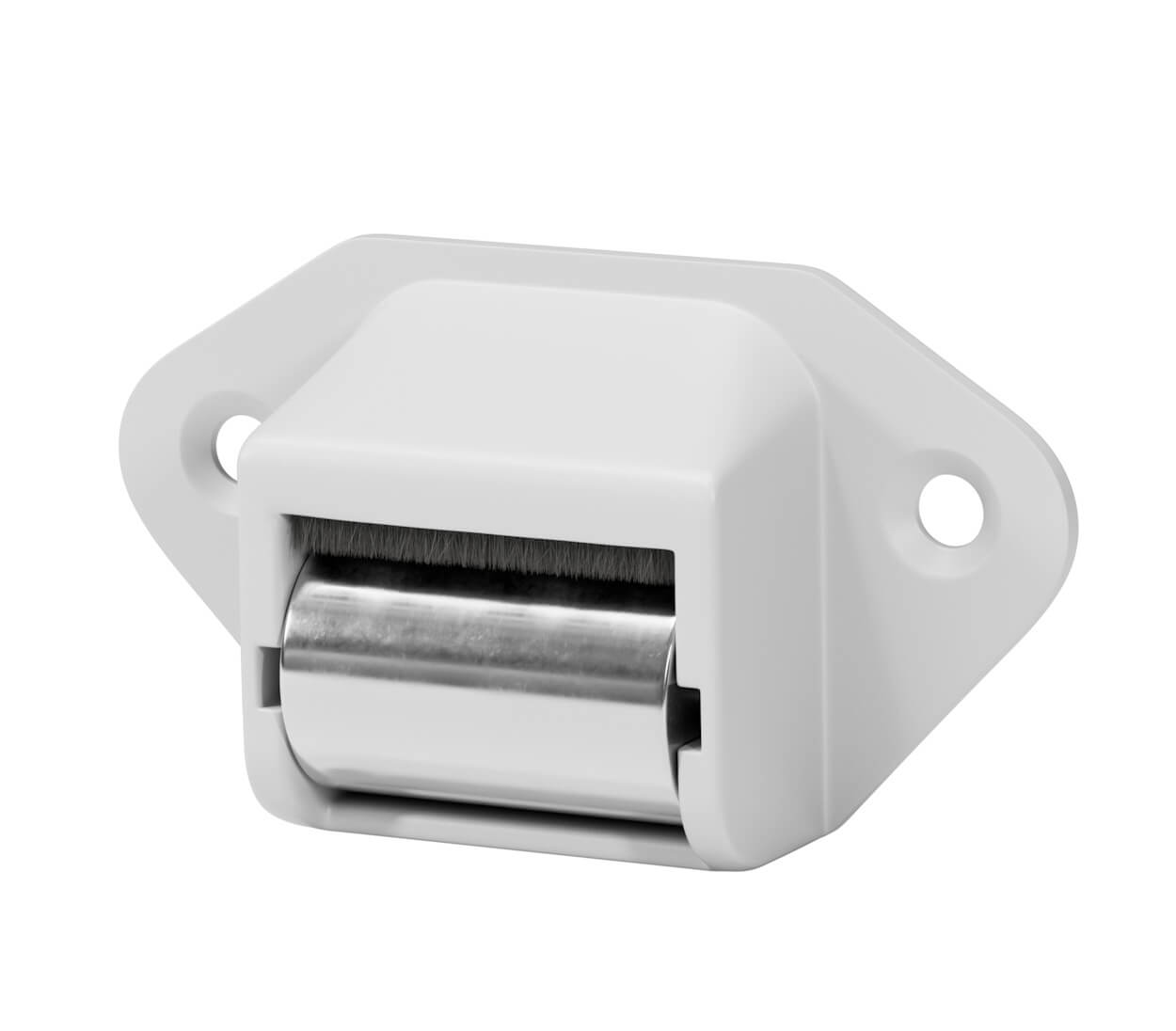

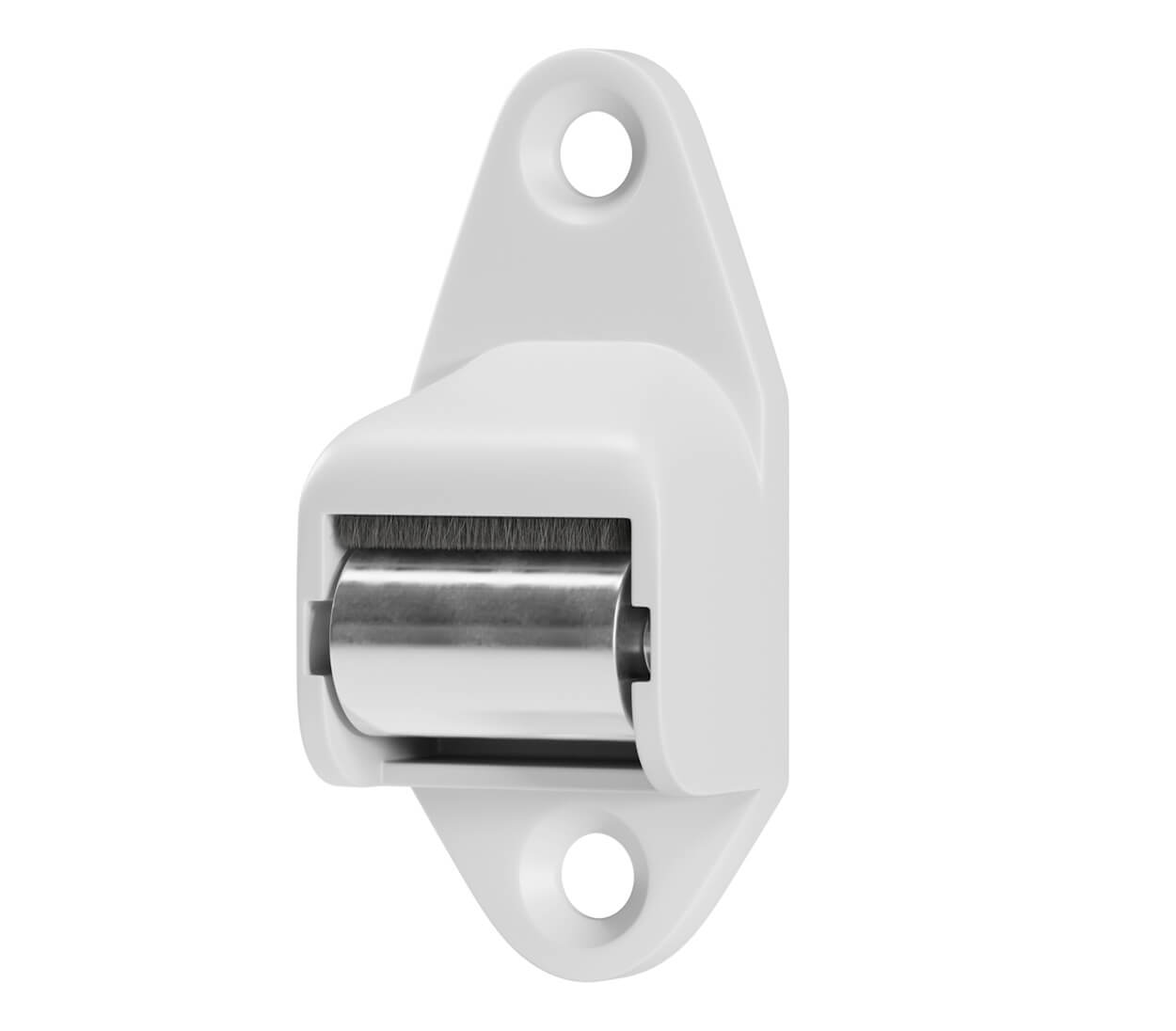

Bei den beiden Stahlrollen folgt die Lage der Gurtbreite: Die Mini-Version für 14 mm steht hochkant, die Maxi-Version für 23 mm liegt quer. Für die Kunststoffrolle in 14 mm messen Sie den Abstand am alten Beschlag nach. Weicht das Maß ab, setzen Sie 2 neue Bohrungen und verschließen die alten mit Dübelmasse.

Zweiteilig montieren ohne Gurtausbau

Die 3 Kunststoff-Ausführungen bestehen aus 2 Teilen. Sie schieben beide Hälften seitlich um das eingebaute Gurtband und verschrauben sie an der Wand.

Ein Rahmenteil trägt die Bohrungen, das zweite führt Rolle und Bürste. Bei einem einteiligen Beschlag müssten Sie das Band erst am Wickler aushängen und durch die Öffnung fädeln. Die zweiteilige Bauform spart das Aushängen und verkürzt den Wechsel auf wenige Minuten.

Geeignet ist die zweiteilige Bauform für Mieter und Eigentümer im Altbau ebenso wie für Fensterbauer, die eine ganze Etage in einem Durchgang sanieren. Bei der Nachrüstung bleibt der Gurt an Ort und Stelle.

Bürstendichtung gegen Zugluft, Staub und Ungeziefer

Alle 5 Ausführungen tragen eine Bürstendichtung im Durchlass. Die Borsten legen sich an das Gurtband und halten Zugluft, Staub und Ungeziefer aus dem Raum.

Der Spalt zwischen Gurt und Mauerwerk fällt im Altbau oft fingerbreit aus. Die Bürste schließt ihn und lässt das Band weiter frei laufen. Im Winter wirkt sie damit als Zugluftsperre am Gurtdurchlass.

Nebenbei streift die Dichtung Staub vom Band ab, bevor er in den Rolladenkasten gelangt. Das Gurtband bleibt länger sauber, und der Abrieb an der Umlenkung fällt geringer aus.

Gurtführung austauschen in 4 Schritten

Ein ausgeleierter Beschlag lässt das Gurtband schleifen. Der Wechsel dauert wenige Minuten und läuft in 4 Schritten.

1. Rolladen ganz herunterlassen, damit das Gurtband entlastet ist.
2. Alten Beschlag abschrauben und den Lochabstand messen.
3. Neue Führung um den Gurt legen, bei der zweiteiligen Ausführung beide Hälften zusammenschieben.
4. Verschrauben und probeweise hochziehen, dabei auf gleichmäßigen Lauf achten.

Läuft das Band nach dem Einbau schief ein, sitzt die Führung meist zu weit seitlich vom Wickler. Ein ausgefranster Gurt gehört gleich mit ersetzt, passende Meterware steht bei den Rolladengurten in beiden Breiten.

Passendes Rolladen-Zubehör von BAUHELD

3 Bauteile arbeiten am selben Gurtband: Einlauftrichter, Gurtführung und Wickler. Jedes sitzt an einer anderen Stelle der Strecke.

Am oberen Ende leitet der Einlauftrichter das Band in den Rolladenkasten. An der Wand hält die Gurtführung es auf Spur. Am unteren Ende wickelt der Gurtwickler es auf und hält die Spannung.

Wer den Beschlag verdeckt einbauen möchte, findet die passende Variante bei den Einlasswicklern. Alle weiteren Bauteile am Rolladen stehen im Rolladen-Zubehör.

Häufige Fragen

Für welche Gurtbreiten passt die Gurtführung von BAUHELD?

BAUHELD deckt 14 mm und 23 mm ab. 14 mm heißt im Handel Minigurt, 23 mm Maxigurt. Für 14 mm stehen eine Kunststoffrolle und eine Stahlrolle bereit, für 23 mm eine runde, eine eckige und eine Stahlrolle.

Was bedeutet nadelgelagert bei der Stahlrolle?

Zwischen Achse und Rolle sitzen schlanke Nadelrollen statt einer glatten Bohrung. Die Lagerung senkt die Reibung, sodass das Gurtband leichter durchzieht und der Rolladen ruhiger läuft.

Wie groß ist der Lochabstand?

Die runde Ausführung für 23 mm baut mit 25 mm Lochabstand. Die eckige Ausführung und die Stahlrolle Mini liegen bei 40 mm, die Stahlrolle Maxi bei 48 mm. Beim Austausch entscheidet der Lochabstand darüber, ob die vorhandenen Bohrungen weiter passen.

Wie viele Stück enthält eine Packung?

Die 3 Kunststoff-Ausführungen kommen als 5er-Pack. Beide Stahlrollen werden einzeln geliefert.

Muss ich den Gurt zum Einbau aushängen?

Bei den zweiteiligen Kunststoff-Ausführungen bleibt das Gurtband eingebaut. Sie schieben beide Hälften seitlich um den Gurt und verschrauben sie anschließend an der Wand.

Wozu dient die Bürstendichtung?

Die Borsten legen sich an das Gurtband und schließen den Spalt am Durchlass. Sie halten Zugluft, Staub und Ungeziefer zurück und streifen gleichzeitig Schmutz vom Band ab.

In welchen Farben ist die Gurtführung erhältlich?

Alle 5 Ausführungen gibt es in Weiß. Die Kunststoffrolle für 14 mm und die runde Ausführung für 23 mm stehen zusätzlich in Braun bereit.
