Schnurführung für Rolladen mit Stahlrolle und 40 mm Lochabstand
Der Lochabstand entscheidet über den Austausch
40 mm liegen zwischen den beiden Schraublöchern. Das Gehäuse misst 52 mm in der Länge und 22 mm in der Breite. Wer eine vorhandene Führung ersetzt, misst zuerst den Lochabstand am Rahmen. Stimmt er überein, greifen die alten Bohrlöcher.
Der Marktstandard liegt daneben. Schellenberg baut seine Schnurführung mit 45 mm Lochabstand und 100 mm Gesamtlänge, wie die Produktdaten bei hagebau ausweisen. Wer von der Schellenberg-Bauform kommt, bohrt zwei neue Löcher oder bleibt bei der alten Größe.
| Maß | BAUHELD | Schellenberg |
|---|---|---|
| Lochabstand | 40 mm | 45 mm |
| Länge | 52 mm | 100 mm |
| Breite | 22 mm | 18 mm |
| Rolle | Stahl, nadelgelagert | Kunststoff mit Spirale |
Die kompakte Bauform trägt im Markt den Zusatz Mini. Mini-Führungen sitzen dicht am Wickler und fallen an schmalen Blendrahmen weniger auf als die 100-mm-Ausführungen.
Für Rolladenschnur von 4 bis 4,5 mm
4 bis 4,5 mm Stärke laufen sauber durch die Kehle der Rolle. Die Spanne von 4 bis 4,5 mm deckt die gängige Mini-Aufzugschnur ab, wie sie an Fenstern mit Schnurbetrieb verbaut ist. Messen Sie im Zweifel mit dem Messschieber an einer geraden Stelle der Schnur.
Der übrige Markt fährt weiter oben: JAROLIFT, Schellenberg und enobi geben ihre Führungen mit bis zu 5 mm an. Eine 5-mm-Kordel gehört deshalb in eine Führung mit größerer Kehle. Umgekehrt läuft eine dünne 4-mm-Schnur in einer 5-mm-Führung mit mehr Spiel und schlägt beim Ziehen leichter an die Wange.
Geeignet für Rolladen mit Schnurbetrieb, wie sie in Altbauten stehen. In Neubauten arbeitet der Rolladen meist mit Gurtband oder Motor.
Was die Stahlrolle im Betrieb ändert
Zwei Werkstoffe treffen hier aufeinander: eine Leitrolle aus Stahl in einem Gehäuse aus Kunststoff. Die Rolle läuft nadelgelagert. In ihrer Mitte sitzt eine Hohlkehle, die die Schnur von 4 bis 4,5 mm mittig hält.
Zwei Dinge folgen daraus. Erstens rollt die Schnur ab, statt über eine feste Kante zu schleifen. Das reduziert den Kraftaufwand beim Ziehen spürbar. Zweitens hält eine Stahlrolle den Anpressdruck länger aus als eine Kunststoffrolle, die mit der Zeit einläuft und dann eine Riefe bekommt.
Hörbar wird der Unterschied bei täglicher Bedienung. Eine eingelaufene Rolle quietscht unter Last, eine nadelgelagerte Stahlrolle läuft leise. Der Preis liegt entsprechend höher als bei den einfachen Kunststoffmodellen, die im Markt ab 2 Euro zu haben sind.
Schnurführung oder Gurtführung: das Bauteil bestimmen
Der Querschnitt der Bedienung entscheidet. Eine Schnur ist rund und misst 4 bis 4,5 mm, ein Rolladengurt ist flach und misst 14 mm oder 23 mm in der Breite. Beide Bauteile sitzen an derselben Stelle am Fenster und sehen sich ähnlich, passen aber jeweils nur zur eigenen Bedienung.
Für Gurtsysteme führt BAUHELD die Rolladen Gurtführungen in beiden Breiten, teils ebenfalls mit Stahlrolle. Das passende Band dazu steht unter Rolladengurte.
Googles Suche wirft beide Begriffe regelmäßig zusammen. Prüfen Sie deshalb vor dem Kauf am Fenster, ob Ihr Rolladen an einer Schnur oder an einem Gurt hängt.
Modelle mit Schutzspirale im Marktvergleich
Drei Anbieter liefern die Führung mit einer Spiralfeder aus: Selve, enobi und mps-elektro. Die Spirale ist eine ausziehbare Stahlwendel, die vor der Rolle über die Schnur gestülpt wird. Ihre Aufgabe ist der Knickschutz an der Austrittsstelle.
Den Rückzug der Schnur übernimmt ein anderes Bauteil. Die Feder, die die Schnur wieder einholt, sitzt im Schnurwickler und arbeitet dort gegen das Gewicht des Rolladens. Die Führung selbst lenkt um.
Eine zweite Bauform arbeitet mit Bürste. Aluprof und Fenstergigant führen Schnurführungsrollen für 4,0 bis 4,5 mm mit einem Bürstenkranz, der den Austritt gegen Zugluft abdichtet.
BAUHELD löst den Schutz über die Bauform: Die Schnur läuft in der Kehle der Rolle und liegt geschützt im Kunststoffgehäuse. JAROLIFT führt sein Modell übrigens in 2 Varianten, einmal mit Spirale und einmal blank.
Wo die Führung am Fenster sitzt
Oberhalb des Schnurwicklers am Blendrahmen ist der übliche Platz. Von dort läuft die Schnur senkrecht nach unten in den Wickler und oben schräg zum Austritt aus dem Rolladenkasten. Die Umlenkung nimmt den Winkel auf, den die Schnur an dieser Stelle beschreibt.
2 Schrauben halten die Grundplatte am Rahmen. Bei Kunststofffenstern greifen sie in den Blendrahmen, bei Holzfenstern direkt ins Holz. Der Abstand zum Mauerwerk sorgt dafür, dass die Schnur frei läuft und an der Laibung vorbeigeht.
Sitzt die Führung zu weit von der Senkrechten entfernt, läuft die Schnur schräg über die Wange der Rolle. Dann fransen die Fasern an der Kante auf, lange bevor die Schnur ihre Lebensdauer erreicht hat.
Schnurführung wechseln in 6 Schritten
Der Wechsel dauert rund 15 Minuten und braucht einen Kreuzschlitz-Schraubendreher.
- Rolladen ganz herunterlassen, damit die Schnur entlastet ist
- Schnur aus dem Wickler aushängen und aus der alten Führung fädeln
- Beide Schrauben der alten Führung lösen und das Bauteil abnehmen
- Lochabstand am Rahmen messen und mit den 40 mm der neuen Führung vergleichen
- Neue Führung ansetzen, Schnur über die Rolle in die Kehle legen und verschrauben
- Schnur wieder in den Wickler einhängen und den Lauf über die volle Höhe prüfen
Ist der Lauf über die volle Höhe geprüft, sitzt die Führung richtig. Bleiben Bohrlöcher aus einer anderen Bauform übrig, füllt eine Kunststoffhülse mit Silikon das Loch. Bei Holzrahmen genügt Holzkitt in passender Farbe.
Diese Zeichen sprechen für einen Austausch
4 Signale zeigen den Verschleiß an. Am deutlichsten ist eine Schnur, die sich an einer immer gleichen Stelle aufreibt. Die 4 Zeichen im Einzelnen:
- Die Schnur läuft schwergängig oder ruckelt beim Ziehen
- Beim Betätigen entstehen Quietsch-, Knack- oder Schleifgeräusche
- Das Gehäuse zeigt Risse, Abplatzungen oder deutliche Abnutzungsspuren
- Die Schnur fasert an einer immer gleichen Stelle auf
Am schwersten wiegt das letzte Zeichen. Eine Schnur, die sich an derselben Stelle aufreibt, läuft über eine Kante statt über die Rolle. Wird nur die Schnur getauscht, beginnt dasselbe Spiel von vorn.
Ein rechtzeitiger Wechsel verhindert Schäden am Wickler. Läuft die Schnur schwer, zieht der Nutzer kräftiger, und diese Kraft landet in der Feder des Wicklers.
Passende Bauteile bei BAUHELD
3 Bauteile arbeiten am Schnurrolladen zusammen. Die Führung lenkt um, der Wickler nimmt auf. Passend dazu:
- Schnurwickler für Aufputz-Montage, wahlweise mit 5 m Schnur im Lieferumfang
- Rolladen Gurtführungen für Rolladen mit Gurtband statt Schnur
- Rolladen-Ersatzteile mit Federn, Wicklern und Stoppern für die weitere Instandsetzung
Die Schnur einzeln liegt bei BAUHELD dem Wickler bei: Die Variante mit Schnur bringt 5 m mit, gemessen für Fenster üblicher Höhe. Alle weiteren Bauteile für Kasten, Welle und Bedienung stehen unter Rolladen-Zubehör.
Häufige Fragen
Wie funktioniert eine Schnurführung für Rolladen?
Die Führung lenkt die Bedienschnur zwischen Rolladenkasten und Wickler um und hält Abstand zum Mauerwerk. Bei Modellen mit Leitrolle läuft die Schnur über eine bewegliche Rolle. Das macht den Zug leichter, senkt die Geräusche und verlangsamt den Verschleiß.
Welche Schnurstärke passt in die Schnurführung von BAUHELD?
Rolladenschnur von 4 bis 4,5 mm Stärke. Der Marktstandard bei JAROLIFT, Schellenberg und enobi liegt bei bis zu 5 mm. Messen Sie die vorhandene Schnur, bevor Sie bestellen.
Wie groß ist der Lochabstand?
40 mm zwischen den beiden Schraublöchern. Das Gehäuse ist 52 mm lang und 22 mm breit. Schellenberg baut mit 45 mm Lochabstand, was beim Umstieg 2 neue Bohrlöcher bedeutet.
Wann sollte ich die Schnurführung meines Rolladens austauschen?
Sobald sie schwer läuft, quietscht oder Risse zeigt. Ein weiteres Signal ist eine Schnur, die immer an derselben Stelle ausfranst. Abgenutzte Führungen belasten zusätzlich den Wickler, was die Reparatur später teurer macht.
Welche Schnurführung eignet sich bei häufiger Bedienung?
Ausführungen mit nadelgelagerter Stahl-Leitrolle. Die Nadellagerung senkt die Reibung, hält den Lauf leise und übersteht deutlich mehr Zyklen als eine einfache Kunststoffrolle.
Passt die Führung auch an einen Rolladen mit Gurt?
Für Gurtband gibt es die Gurtführung, erhältlich für 14 mm und 23 mm Gurtbreite. Eine Schnurführung ist auf die runde Schnur von 4 bis 4,5 mm ausgelegt. Der Blick aufs Fenster klärt, welches Bauteil gebraucht wird.
In welchen Farben gibt es die Schnurführung?

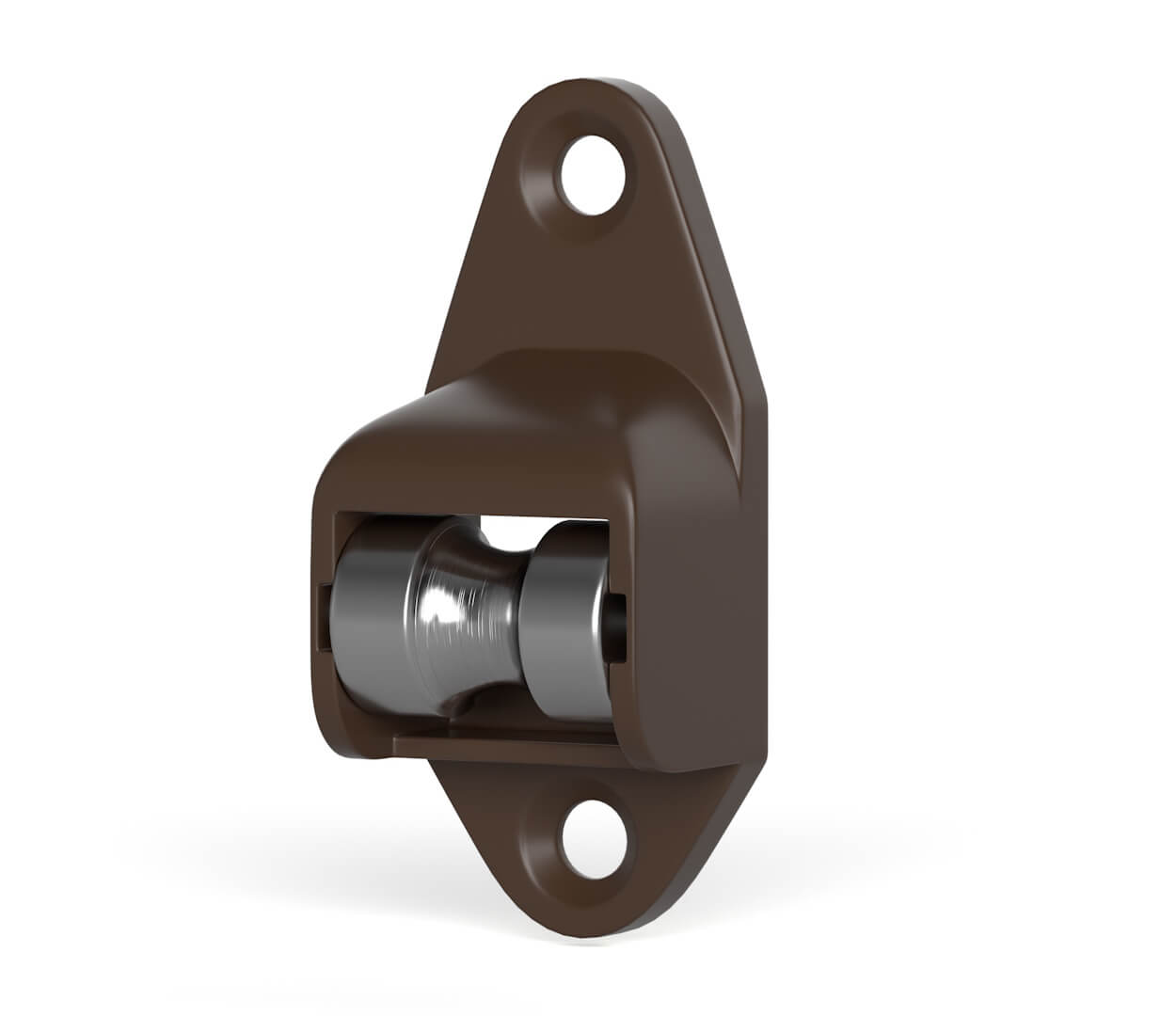

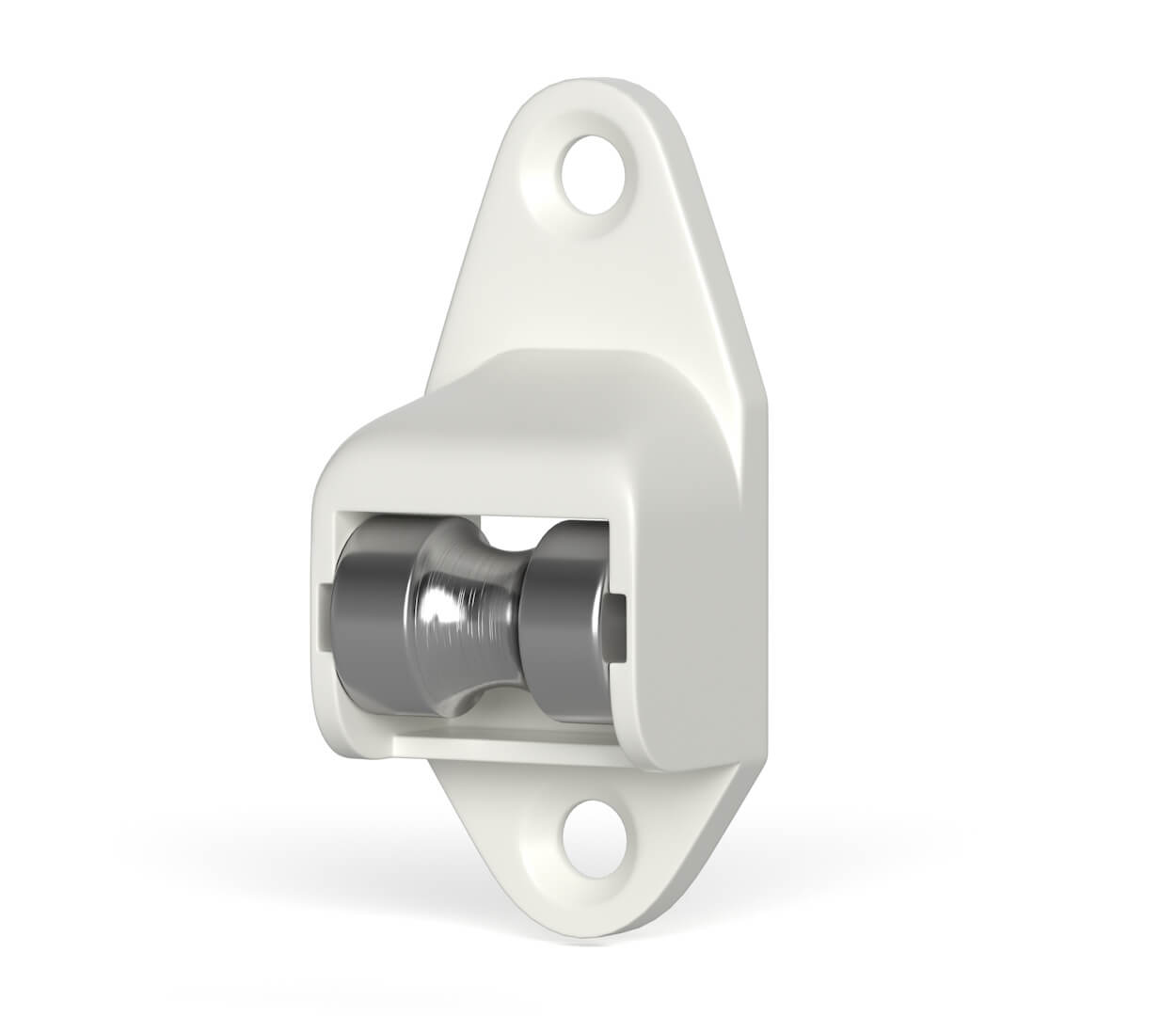

In Weiß und Braun. Beide Ausführungen tragen dieselbe Stahlrolle und dasselbe Kunststoffgehäuse und unterscheiden sich allein in der Farbe des Gehäuses.
Wo wird die Schnurführung hergestellt?
In Deutschland. Die Produktangaben führen dazu Made in Germany und eine langlebige Verarbeitung. Material sind Kunststoff für das Gehäuse und Stahl für die Leitrolle.
