Rolladen Einlauftrichter in 12 und 17 mm für Mini und Maxi

Zwei Einlaufbreiten für Mini- und Maxi-Profile

2 Einlaufbreiten stehen zur Wahl. Die Trichteröffnung misst 12 oder 17 mm, und mit der Breite wechselt auch die Farbe.

Der Handel teilt Rolladenpanzer in 2 Klassen ein. Mini-Profile messen bis etwa 9 mm in der Dicke, Maxi-Profile bis 14 mm. Die 12-mm-Ausführung deckt damit den Mini-Bereich ab, die 17-mm-Ausführung den Maxi-Bereich.

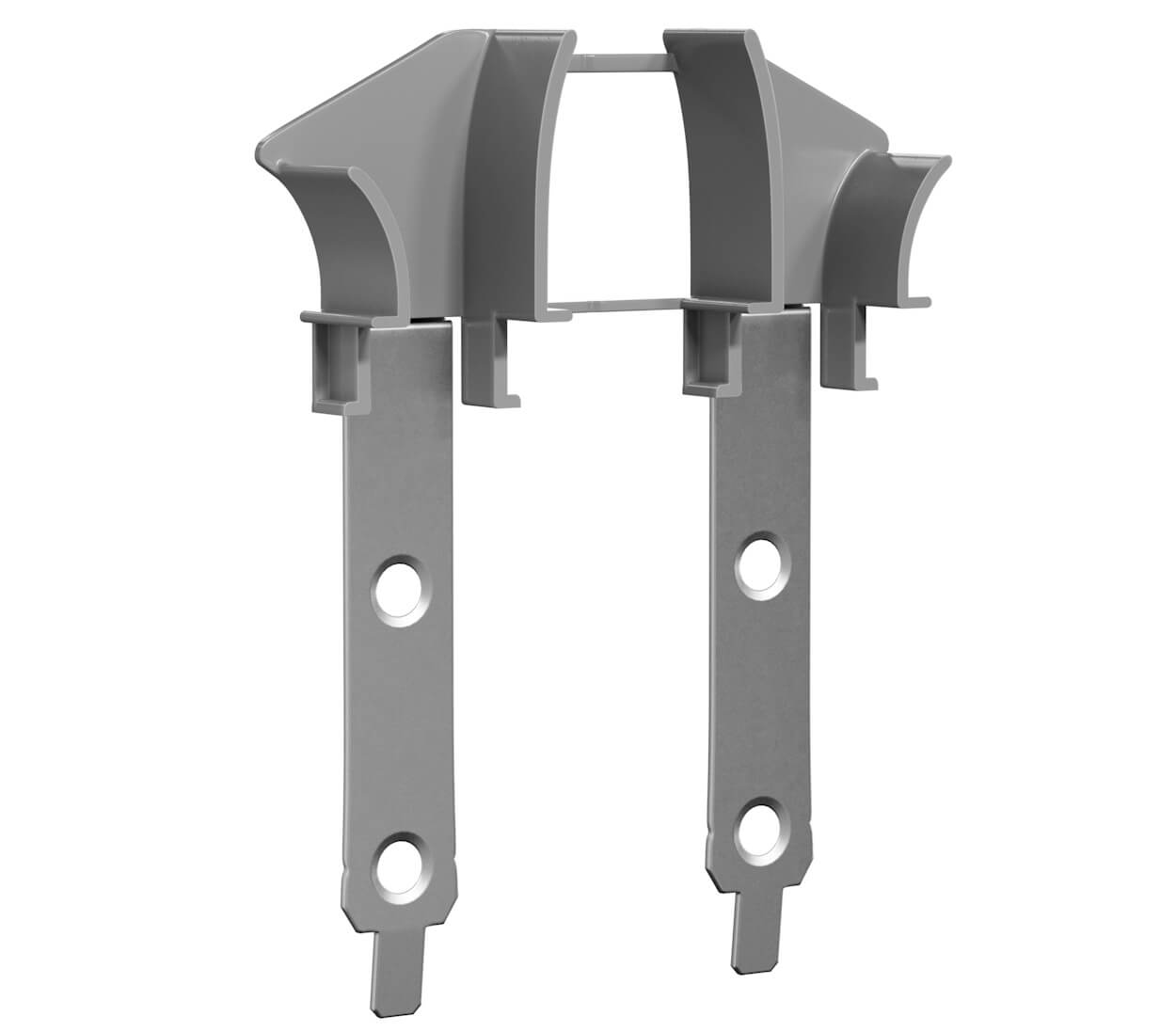

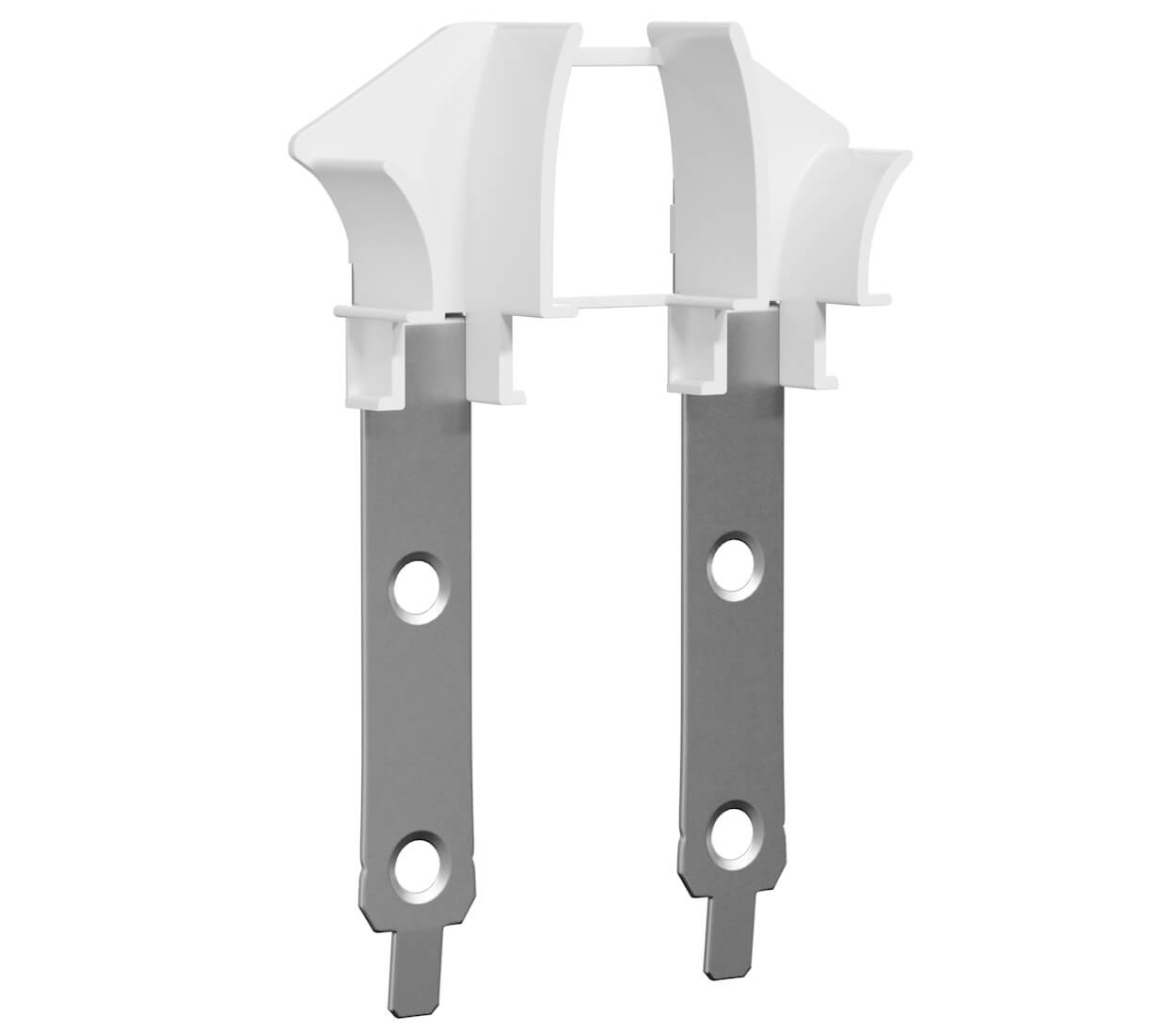

Die Farbe folgt der Größe: Weiß gehört zur 12-mm-Ausführung, Grau zur 17-mm-Ausführung. Wer zum grauen Trichter greift, wählt damit zugleich die größere Öffnung.

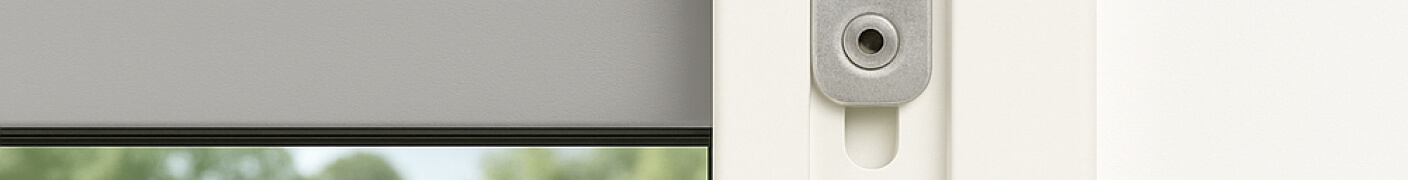

Der Anlass für den Kauf ist meist derselbe: Der Panzer schlägt beim Einfahren gegen die Schienenkante, eine Lamelle verkantet, der Lauf wird laut. Mieter, Eigentümer und Fensterbauer tauschen dafür das einzelne Bauteil statt der ganzen Schiene. Der Stabtrichter ist geeignet für Führungsschienen aus Aluminium und aus Kunststoff.

Die Dicke des Panzers gibt die Größe vor

1 Maß entscheidet über die Wahl: die Profildicke des Rolladenpanzers. Gemessen wird an einer einzelnen Lamelle, quer zur Fläche.

Fahren Sie den Rolladen dafür so weit herunter, dass eine Lamelle frei liegt. Ein Messschieber am Lamellenrücken liefert den Wert in Sekunden. Bei einem Zollstock genügt es, die Lamelle zwischen Daumen und Zeigefinger anzulegen und das Maß abzulesen.

Liegt der Wert bei 9,5 mm oder darunter, greift die 12-mm-Ausführung. Bis 14 mm arbeitet die 17-mm-Ausführung. Die Breite der Führungsschiene selbst spielt dabei eine untergeordnete Rolle, weil der Stab in die vorhandene Schiene geschraubt wird.

Kunststoffkopf auf verzinktem Stahlstab

Jeder Trichter besteht aus 2 Werkstoffen: einem Kopf aus Kunststoff und einem Stab aus verzinktem Stahl. Die Kombination hält ihn formstabil und witterungsfest. Der Stahlstab nimmt dabei die Kraft auf, die der Panzer beim Einlaufen auf den Kopf überträgt.

Der Kunststoffkopf ragt 35 mm über die Schiene und bildet die schräge Einlaufkante. Der Stahlstab misst 65 mm, verschwindet in der Schiene und trägt 2 Bohrungen von je 6 mm Durchmesser im Abstand von 31 mm. Am Fuß ist der Stab 15 mm breit, im Bereich der Bohrungen 14 mm.

Der Unterschied zwischen den beiden Ausführungen sitzt allein an der Trichteröffnung. Stablänge, Bohrungen und Lochabstand sind bei 12 und 17 mm identisch. Wer von der einen auf die andere Größe wechselt, nutzt deshalb dieselben Bohrlöcher in der Schiene weiter.

Der Stab lässt sich abschneiden. Bei flachen Schienen kürzen Sie ihn mit einer Blechschere oder einer Bügelsäge auf das nötige Maß. Die Verzinkung schützt die Fläche vor Rost, an der Schnittkante entsteht dabei eine offene Stelle.

Montage mit Senkkopfschrauben oder Nieten

Vorgesehen sind 2 Befestigungsarten: Senkkopfschrauben oder Nieten. Beide sitzen bündig in der Bohrung, sodass der Rolladenpanzer frei daran vorbeiläuft.

Schraubenköpfe, die aus der Schiene ragen, streifen bei jeder Fahrt am Panzer entlang. Der Abrieb zeigt sich nach wenigen Monaten als blanke Spur auf der Lamelle. Eine Senkkopfschraube verschwindet dagegen vollständig im Blech.

Am unteren Ende trägt der Stab eine leicht gebogene Lasche. Sie hält den Panzer auf Abstand zur Schienenrückwand. Für die Lasche gehört ein zusätzliches Loch in die Schiene, damit der Trichter flach aufliegt.

Einlauftrichter wechseln in 4 Schritten

Der Wechsel gelingt in 4 Schritten. Werkzeug sind ein Akkuschrauber, ein Bohrer mit 6 mm und eine Blechschere.

1. Alten Trichter lösen, indem Sie die beiden Schrauben herausdrehen und den Stab nach oben ziehen.
2. Neuen Stab anhalten und die Bohrungen mit einem Bleistift auf der Schiene anzeichnen.
3. Löcher bohren, dazu das Loch für die gebogene Lasche am unteren Ende.
4. Verschrauben und Kopf aufstecken, danach den Rolladen einmal komplett auf und ab fahren.

Der Probelauf am Ende zeigt sofort, ob der Panzer sauber einläuft. Schleift er hörbar, sitzt der Trichter meist zu weit innen. Ein Millimeter Versatz an der Bohrung genügt in solchen Fällen.

Beim Nachrüsten an einer bislang leeren Schiene entfällt der erste Schritt. Dort zeichnen Sie die Bohrungen frei an und richten den Trichter mittig zur Schienenöffnung aus. Der Stab passt universal in gängige Schienen aus Aluminium und Kunststoff.

Alternativen, wenn beide Breiten danebenliegen

3 Wege bleiben bei abweichenden Maßen: der Systemtrichter des Schienenherstellers, ein Trichter für Vorbaurollladen oder der Austausch der ganzen Führungsschiene.

Fensterhersteller verbauen teils eigene Schienenprofile mit eigener Trichterform. Dort sitzt der Trichter in einer Nut statt auf einem Stab. Die Bestellnummer steht in solchen Fällen auf dem alten Bauteil oder in den Unterlagen zum Fenster.

Vorbaurollladen tragen den Trichter in der Blendkappe des Kastens. Die Bauform hat mit dem Stabtrichter wenig gemein und wird über die Kastenbreite bestimmt. Wer davorsteht, misst zuerst den Kasten, danach die Schiene.

Einlauftrichter selber bauen

Der Eigenbau aus Blech ist der häufigste Ersatzversuch. Er scheitert meist an 2 Stellen: an der Kante und an der Befestigung.

Ein von Hand gebogenes Blech behält eine scharfe Schnittkante. Der Rolladenpanzer läuft bei jeder Fahrt darüber und trägt Material ab. Nach einer Saison sind die Lamellen an der Einlaufstelle sichtbar gezeichnet.

Die zweite Hürde ist die Verschraubung. Ein aufgeschraubtes Blech braucht denselben bündigen Sitz wie das Original, sonst verhakt der Panzer daran. Gegenüber dem Aufwand steht ein Fertigteil, das bereits gebogen, verzinkt und gelocht ist.

Ein Paar pro Fenster, größere Packungen für mehrere

3 Packungsgrößen stehen bereit: 1 Paar mit 2 Stück, 2 Paar mit 4 Stück und 4 Paar mit 8 Stück. Jedes Fenster braucht genau 1 Paar, links und rechts je einen Trichter.

Für ein einzelnes defektes Fenster genügt das Paar. Wer eine ganze Fassade durchgeht, fährt mit dem Vierfachpack besser, weil dort 4 Fenster in einer Lieferung stecken.

Beide Größen entstehen in der EU und tragen das Siegel Made in EU. Die Verarbeitung ist auf tägliche Bewegung ausgelegt, der Trichter arbeitet bei jeder Fahrt des Rolladens mit.

Passendes Rolladen-Zubehör von BAUHELD

Trichter, Gurtführung und Aufhängefeder sitzen an 3 verschiedenen Stellen derselben Anlage. Fällt eines der Teile aus, steht meist die ganze Bedienung still.

Weitere Verschleißteile stehen bei den Rolladen-Ersatzteilen. Für den Durchlass des Gurts durch die Wand sorgen die Gurtführungen, für den Endanschlag oben die Rolladenstopper. Alle weiteren Bauteile stehen im Rolladen-Zubehör.

Häufige Fragen

Welche Einlaufbreite passt zu meinem Rolladen?

Messen Sie die Dicke einer Lamelle des Rolladenpanzers. Bis 9,5 mm passt die 12-mm-Ausführung, bis 14 mm die 17-mm-Ausführung. Die Breite der Führungsschiene ist dabei zweitrangig.

Was bedeuten Mini und Maxi beim Rolladenprofil?

Mini und Maxi bezeichnen im Handel die Dicke des Rolladenpanzers. Mini-Profile messen bis etwa 9 mm, Maxi-Profile bis 14 mm. Bei BAUHELD entspricht die 12-mm-Ausführung dem Mini-Bereich und die 17-mm-Ausführung dem Maxi-Bereich.

Wie wird der Einlauftrichter befestigt?

Der Stab wird mit Senkkopfschrauben oder Nieten in der Führungsschiene verschraubt. Beide Befestigungen sitzen bündig, damit der Panzer frei daran vorbeiläuft. Für die gebogene Lasche am unteren Ende kommt ein zusätzliches Loch in die Schiene.

Lässt sich der Stahlstab kürzen?

Der Stab ist abschneidbar und lässt sich mit einer Blechschere oder einer Bügelsäge auf Länge bringen. Ab Werk misst er 65 mm. Die Bohrungen sitzen im Abstand von 31 mm und messen je 6 mm.

Was tun, wenn der Einlauftrichter abgebrochen ist?

Ein abgebrochener Trichter wird ersetzt. Lösen Sie die alten Schrauben, ziehen Sie den Reststab nach oben heraus und setzen Sie den neuen Trichter in dieselben Löcher. Passen die Bohrungen im Raster von 31 mm, bleibt die vorhandene Bohrung nutzbar.

In welchen Farben gibt es die Einlauftrichter?

Die 12-mm-Ausführung ist weiß, die 17-mm-Ausführung grau. Die Farbe hängt damit an der Einlaufbreite. Der Stab aus verzinktem Stahl bleibt bei beiden silbern und verschwindet in der Schiene.

Wie viele Einlauftrichter braucht ein Fenster?

Jedes Fenster braucht 1 Paar, also 2 Trichter für die linke und die rechte Führungsschiene. Die Packungen enthalten 1 Paar, 2 Paar oder 4 Paar und decken damit 1, 2 oder 4 Fenster ab.

Wo werden die Einlauftrichter hergestellt?

Beide Ausführungen entstehen in der Europäischen Union (EU) und tragen das Siegel Made in EU. Der Kopf besteht aus Kunststoff, der Stab aus verzinktem Stahl.
