Schnurwickler Aufputz für Rundschnur von 4 bis 4,5 mm

Passt Ihre Schnur? Die Breite entscheidet

Die erste Prüfung vor dem Kauf gilt der Schnur: Der Wickler nimmt Rundschnüre von 4 bis 4,5 mm auf. Messen Sie den Durchmesser der vorhandenen Schnur mit einem Messschieber oder legen Sie sie neben einen Zollstock.

Eine dünnere Schnur rutscht auf der Spule, eine dickere klemmt im Einlass. Die Spanne von 4 bis 4,5 mm deckt die im Wohnungsbau übliche Rolladenschnur ab.

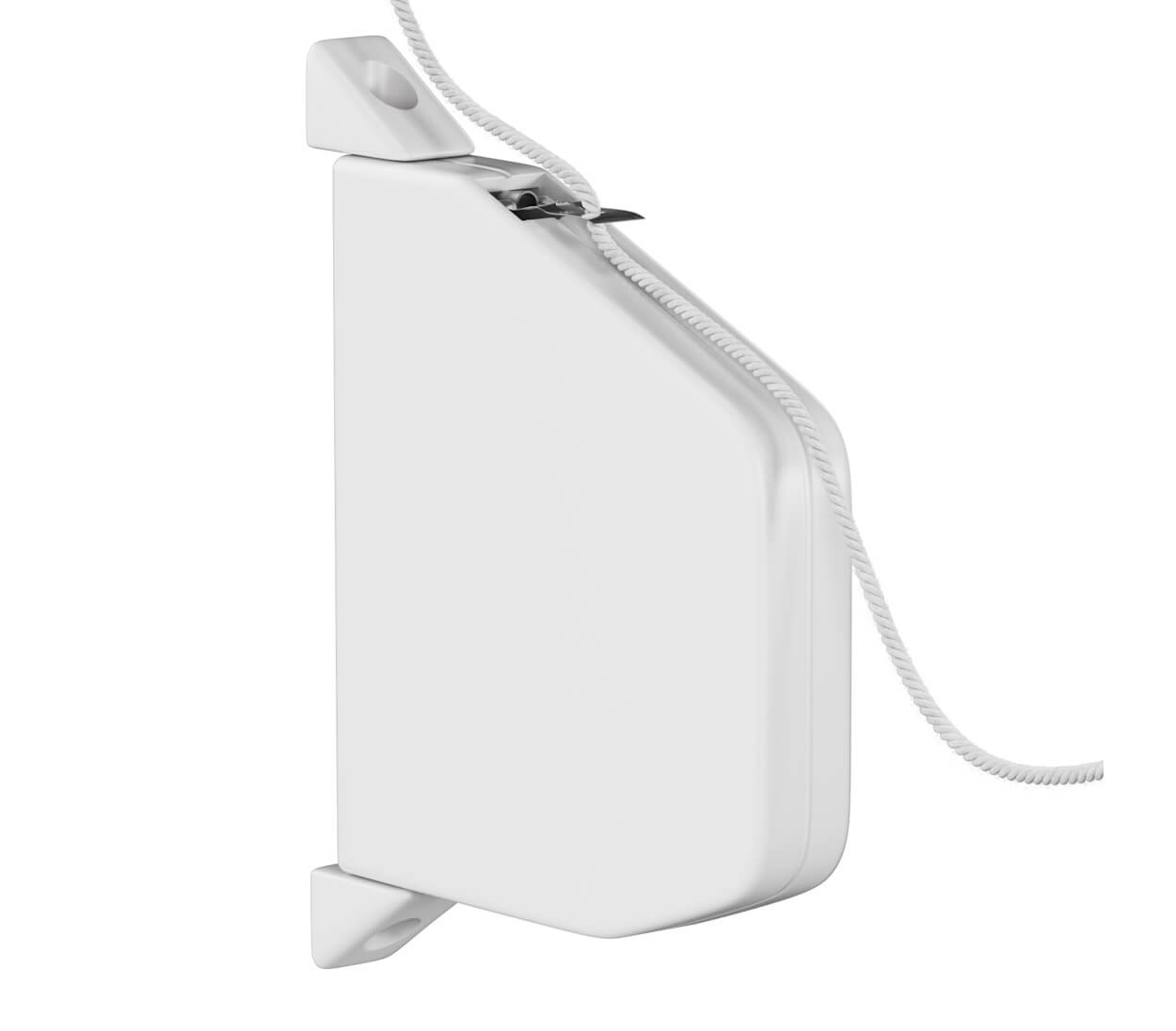

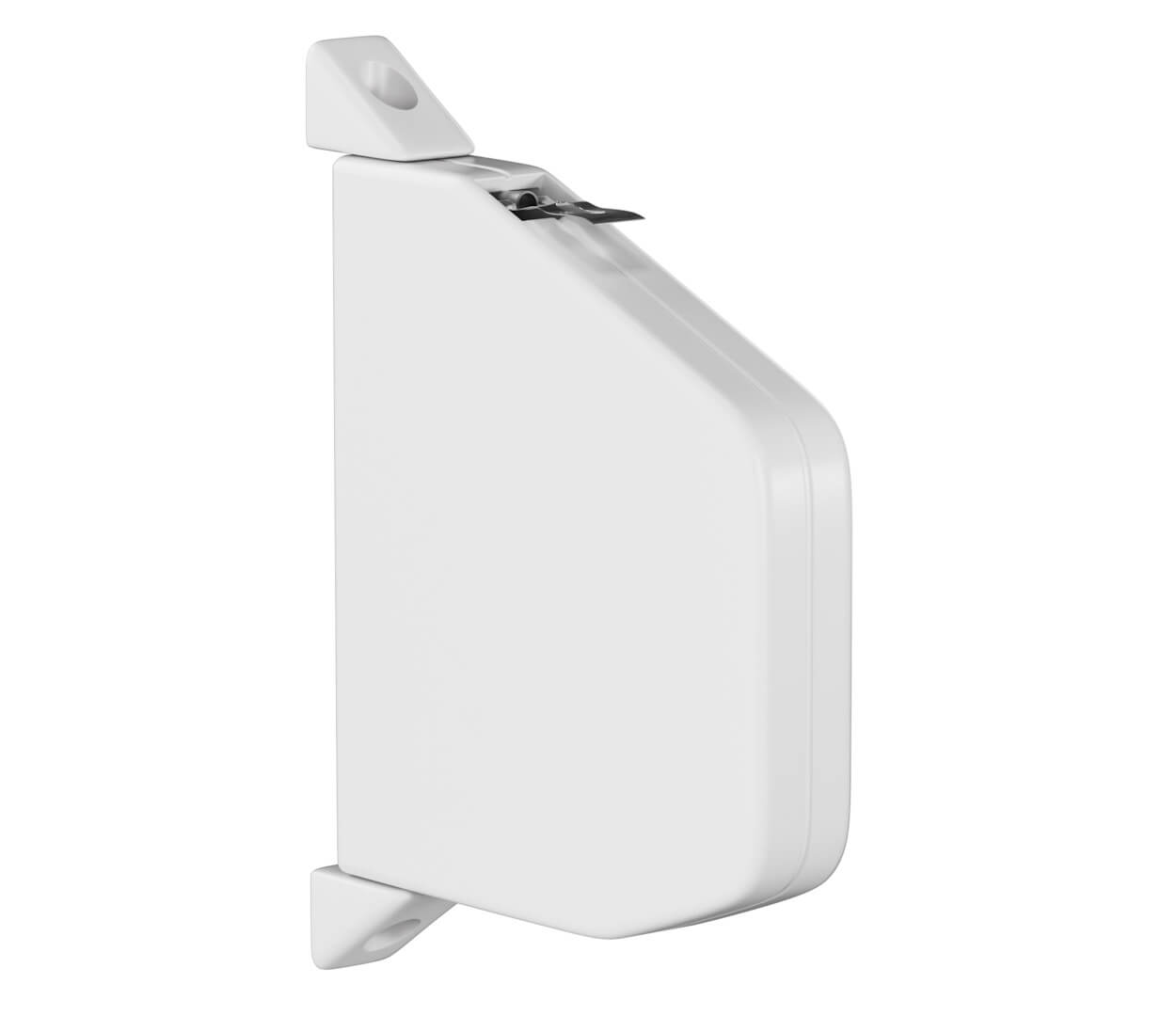

Mit 5 m Schnur oder ohne Schnur

Den mechanischen Schnurwickler gibt es in 2 Ausführungen. Sie tragen dieselbe Mechanik und unterscheiden sich allein im Lieferumfang.

Die Ausführung mit Schnur spart den zweiten Einkauf und ist sofort startklar. Wer eine intakte Schnur am Fenster hat oder eine bestimmte Farbe braucht, greift zum Wickler einzeln. Zur Zielgruppe zählen Mieter und Eigentümer im Altbau ebenso wie Fensterbauer, die einen defekten Wickler tauschen.

Maße und Lochabstand für den Austausch

Beim Tausch eines alten Wicklers zählt der Lochabstand, denn er entscheidet, ob die vorhandenen Bohrungen weiter passen. BAUHELD baut ihn mit 153 mm.

Mit 119 mm Breite gehört der Wickler zu den Mini-Schnurwicklern, wie der Handel dieses Format nennt. Weicht der Abstand am alten Gerät ab, bohren Sie 2 neue Löcher und verschließen die alten. Sitzt der Wickler auf dem Fensterrahmen, prüfen Sie vorher die Schraubenlänge. Die Spitze soll im Profil bleiben.

Einfädelautomatik und 180 Grad Schwenkbereich

2 Merkmale unterscheiden den Wickler von einfachen Modellen. Die Einfädelautomatik führt die Schnur durch eine Öffnung im geschlossenen Gehäuse. Das Aufklappen des Gehäuses entfällt damit, und die Schnur sitzt nach wenigen Zentimetern von selbst auf der Spule.

Der Wickler lässt sich außerdem bis 180 Grad schwenken. Dadurch steht die Schnur senkrecht über dem Auslass, auch wenn der Wickler seitlich neben dem Fenster sitzt. Das schont die Schnur, weil sie gerade einläuft statt über eine Kante zu scheuern.

Schnur oder Gurt? So erkennen Sie den Unterschied

Fassen Sie das Bedienelement an, dann steht die Antwort in Sekunden fest. Eine runde Schnur von etwa 4 mm braucht einen Schnurwickler. Ein flaches Band von 14 bis 23 mm braucht einen Gurtwickler.

Die Verwechslung ist verbreitet, weil beide Wickler an derselben Stelle sitzen und gleich aussehen. Wer Gurtband am Fenster hat, findet die passenden Bauteile bei den Rolladengurten.

Elektrisch bedienen: 3 Wege bei BAUHELD

Für eine elektrische Bedienung führt das Sortiment 3 Wege.

Der Motor in der Welle und der elektrische Gurtwickler bedeuten einen Eingriff am Rolladenkasten und setzen einen Stromanschluss voraus. Der Schnurwickler Akku kommt ohne beides aus. Er zieht Schnur bis 5 mm Durchmesser und fährt Rolladen bis etwa 1,6 m² bei leichtem Behang (3,5 kg/m²). Für die Bedienung per Hand bleibt der Schnurwickler die schnellste Lösung, weil er mit 2 Schrauben an der Wand sitzt.

Schnur wechseln und Wickler tauschen

Eine ausgefranste Schnur reißt irgendwann unter Zug. Der Wechsel läuft in 5 Schritten.

1. Rolladen schließen und den Revisionsdeckel des Kastens abheben.
2. Alte Schnur lösen: zuerst am Wickler aushängen, danach an der Welle. Vorsicht: Die Feder ist gespannt und das Federende scharfkantig, es besteht Verletzungsgefahr. Die Schnur dabei nicht loslassen und das Gehäuse nicht öffnen.
3. Neue Schnur anknoten an der Welle und durch die Schnurführung nach unten führen.
4. Schnur einfädeln in den Wickler, bei der Einfädelautomatik durch die Öffnung im Gehäuse.
5. Funktionstest machen über die volle Höhe und den Deckel schließen.

Läuft die Schnur schief ein oder scheuert sie am Rahmen, hilft eine Schnurführung. Die Stahlrolle von BAUHELD nimmt Schnüre bis 4,5 mm auf, misst 52 x 22 mm und hat 40 mm Lochabstand. BAUHELD empfiehlt, Wickler und Führung zu kombinieren. Den kompletten Weg mit Kastenöffnung, Befestigung an der Welle und Einfädeln zeigt der Ratgeber Rolladenschnur wechseln.

Für Rolladen, Jalousie und Rollo

3 Behangarten lassen sich mit demselben Wickler bedienen, solange die Zugschnur ins Maß passt. Am Rolladen hebt und senkt die Schnur den Panzer. An der Jalousie bewegt sie die Lamellen nach oben, meist über eine Umlenkung im Kopfprofil. Beim Rollo zieht sie die Stoffbahn auf die Welle.

An Jalousien und Rollos fällt die Zugschnur oft dünner aus als 4 mm. Prüfen Sie deshalb auch hier die Breite, bevor Sie bestellen. Weitere Bauteile für die Rolladenbedienung stehen im Rolladen-Zubehör.

Häufige Fragen

Welche Schnurbreite nimmt der Schnurwickler von BAUHELD auf?

Der Wickler ist für Rundschnüre von 4 bis 4,5 mm gebaut. Die Schnuraufnahme beträgt rund 5,3 m. Damit deckt er die im Wohnungsbau übliche Rolladenschnur ab.

Wie groß ist der Lochabstand?

Der Lochabstand beträgt 153 mm, die Breite des Gehäuses 119 mm und die Befestigungslasche 21 mm. Beim Austausch eines alten Wicklers entscheidet der Lochabstand darüber, ob die vorhandenen Bohrungen weiter passen.

Was bedeutet Einfädelautomatik?

Die Schnur wird durch eine Öffnung im geschlossenen Gehäuse eingeführt und läuft von selbst auf die Spule. Das Aufklappen des Gehäuses wie bei einfachen Modellen entfällt.

Ist im Lieferumfang eine Schnur enthalten?

Genau darin unterscheiden sich die 2 Ausführungen. Die Variante mit Schnur enthält 5 m Schnur, bereits eingefädelt. Die zweite Variante besteht aus dem Wickler allein und passt zu einer vorhandenen Schnur.

Gibt es den Schnurwickler auch elektrisch?

Ja. Der Schnurwickler Akku eW320-S von WIR elektronik fährt Rolladen bis etwa 1,6 m² bei leichtem Behang elektrisch, geladen wird sein Akku mit dem mitgelieferten Netzteil. Daneben führt das Sortiment den eROHRMOTOR von WIR elektronik für die Rolladenwelle sowie elektrische Gurtwickler für Rolladen mit Gurtband.

In welchen Farben ist der Schnurwickler erhältlich?

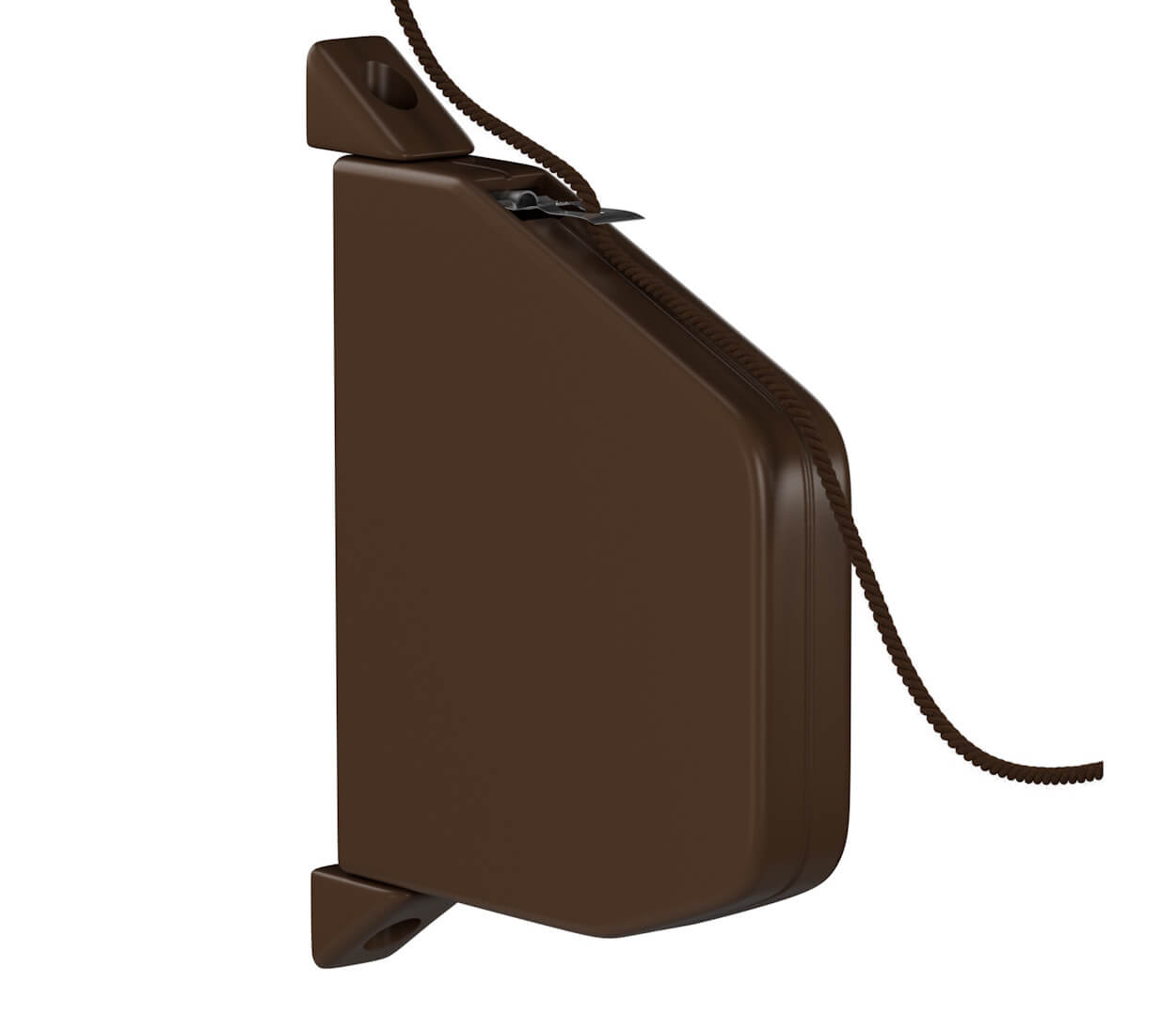

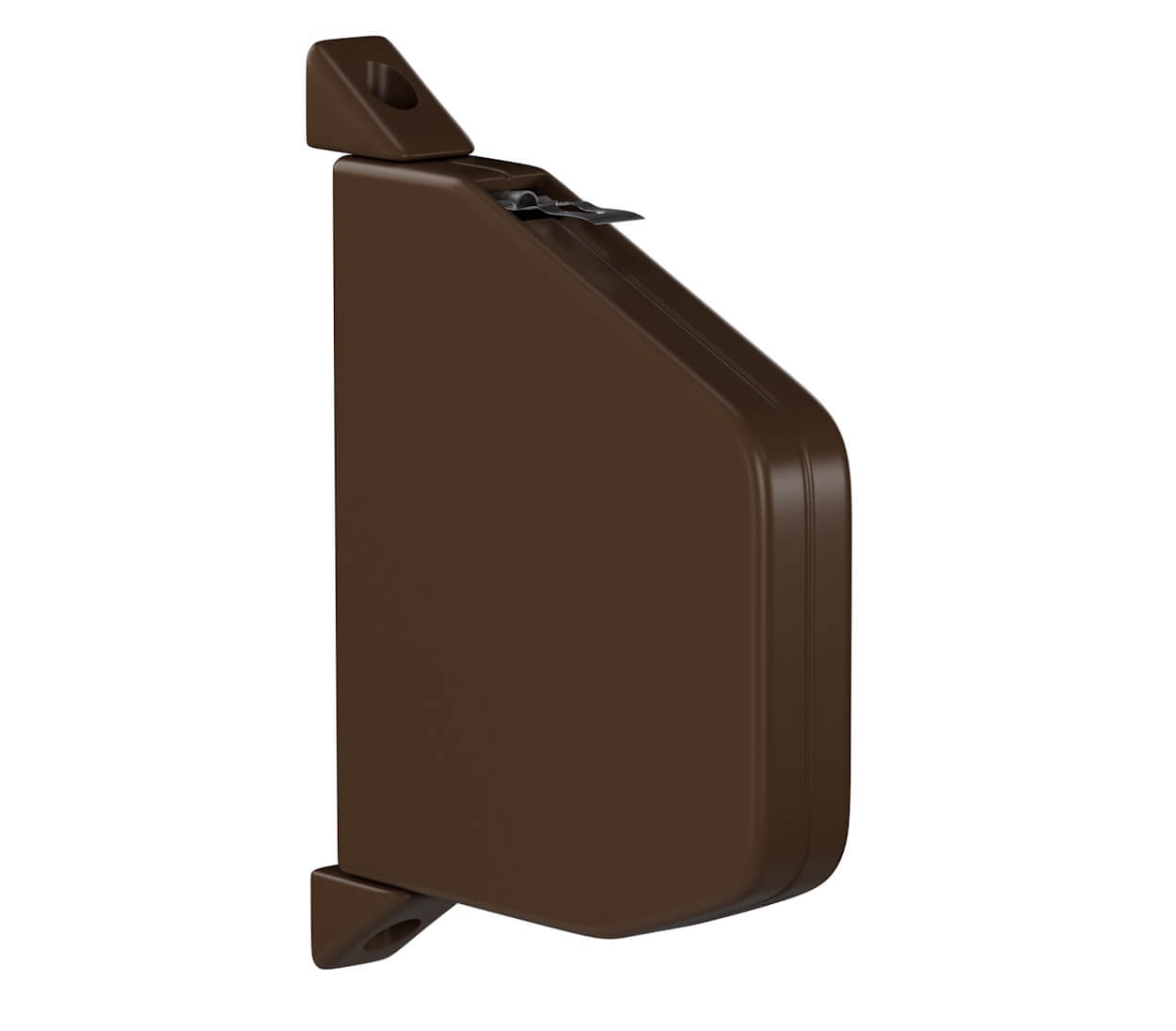

Der Wickler kommt in Weiß und in Braun. Beide Farben gibt es mit 5 m Schnur und als Einzelgerät für die vorhandene Schnur.

Eignet sich der Wickler auch für Jalousien und Rollos?

Ja, sofern die Zugschnur 4 bis 4,5 mm misst. Bei Jalousien und Rollos fällt die Schnur häufig dünner aus, deshalb lohnt die Messung vor der Bestellung.
