Rolladengurt-Abdeckung für Einlasswickler

Was die Rolladengurt-Abdeckung verdeckt

Die Abdeckplatte ist die sichtbare Blende vor dem Einlasswickler. Der Wickler sitzt in einem Mauerkasten unter Putz. Die Platte liegt mit 2 Schrauben darüber und verdeckt die Mechanik. Bei der offenen Form läuft der Gurt durch einen Schlitz in der Platte.

Drei Aufgaben erfüllt die Blende gleichzeitig. Sie hält Staub und Schmutz von der Wickeldose fern. Sie schließt den Mauerkasten zur Raumseite hin ab. Und sie gibt der Wandfläche eine gleichmäßige Optik.

Der Abschluss zum Raum wirkt sich auf die Zugluft aus. Eine intakte, plan sitzende Platte reduziert den Luftaustausch zwischen kaltem Mauerkasten und Wohnraum. Eine alte, brüchige oder lockere Blende lässt mehr Luft durch. Am Wanddurchtritt des Gurts hält eine Gurtführung mit integrierter Bürstendichtung die Zugluft zurück.

Zum Austausch führen meist 2 Anlässe. Die alte Blende ist beschädigt, oder sie ist sichtbar in die Jahre gekommen. Im Sprachgebrauch heißt dasselbe Bauteil Gurtblende, Gurtwicklerblende, Abdeckblende oder Wicklerabdeckung.

Der Lochabstand entscheidet über die Passform

Der Lochabstand ist das Maß, das über die Passform entscheidet. Gemessen wird von der Mitte der einen Bohrung zur Mitte der anderen. BAUHELD deckt 6 Werte ab: 105, 135, 160, 185, 215 und 260 mm.

Die Außenmaße der Platte helfen bei der Größenwahl wenig. Je nach Design fällt die Platte eckig oder abgerundet aus, die Gesamtlänge schwankt entsprechend. Ausschlaggebend bleibt der Lochabstand, weil er zu den Gewinden Ihres Einlasswicklers in der Wand passen muss.

So bestimmen Sie den Wert in 2 Schritten. Schrauben Sie die alte Blende ab und messen Sie den Abstand der beiden Bohrungen von Mitte zu Mitte. Der gemessene Wert entspricht einem der 6 Standardmaße.

Der Unterputz-Gurtwickler von BAUHELD kommt in genau denselben 6 Lochabständen. Wer den Wickler gleich mittauscht, findet ihn in 2 Ausführungen: einmal mit Abdeckplatte und einmal als reinen Wickler.

Vier Ausführungen im Sortiment

Vier Ausführungen stehen zur Wahl. Die einteilige Kunststoffplatte kommt im 6er-Set. Die zweiteilige Kunststoffplatte lässt Wickler und Gurt beim Wechsel an ihrem Platz. Dazu kommen die offene und die geschlossene Metallplatte.

Der Lieferumfang zählt beim Preisvergleich mit. Die einteilige Kunststoffplatte kommt als Set mit 6 Platten und versorgt damit 6 Wickler. Metallplatte und zweiteilige Platte kommen jeweils als Einzelstück.

Der größte Lochabstand mit 260 mm gibt es allein in Kunststoff. Die Metallplatten reichen bis 215 mm.

Offen oder geschlossen: welche Öffnung Sie abdecken

2 Bauformen deckt das Sortiment ab. Die offene Platte trägt einen Schlitz für den Gurt, die geschlossene eine durchgehende Fläche. Läuft der Gurt weiter, nehmen Sie die offene Form. Ist der Wickler stillgelegt, schließt die geschlossene Form die Öffnung.

Die geschlossene Metallplatte deckt Öffnungen ab, die ihren Zweck verloren haben. Sie kaschiert unschöne Löcher, sichtbare alte Mechanik und Reste des ursprünglichen Rolladensystems. Häufig kommt sie nach der Umstellung auf motorisierte Rollladen zum Einsatz, ebenso bei der Modernisierung von Altbauten.

Wer den Antrieb auf einen Rohrmotor umgestellt hat, bekommt damit eine glatte Wandfläche zurück. Die geschlossene Platte deckt den stillgelegten Wickler mitsamt Öffnung ab. Dafür stehen 5 Lochabstände in 2 Oberflächen bereit.

Zweiteilige Abdeckplatte ohne Gurtausbau

Die zweiteilige Platte besteht aus 2 Hälften und lässt sich um den bereits montierten Wickler herum anbringen. Wickler und Gurt bleiben dabei an ihrem Platz. BAUHELD führt sie in 2 variablen Lochabständen: 135 bis 160 mm und 185 bis 215 mm.

Der Zeitgewinn ist der eine Punkt, die Wickeldose der zweite. Beim Wechsel einer einteiligen Platte lösen Sie den Gurt von der Feder und drücken dabei die Sicherung aus der Dose. Das Lösen der Sicherung verlangt Umsicht, weil die Feder die Dose bei falscher Reihenfolge in eine schnelle Drehbewegung versetzt. Bei der zweiteiligen Platte entfällt das Lösen der Sicherung.

Die beiden Maßangaben sind Bereiche. Eine Platte deckt damit jeweils 2 Standardgrößen ab. Das erleichtert die Auswahl, solange der genaue Lochabstand noch offen ist.

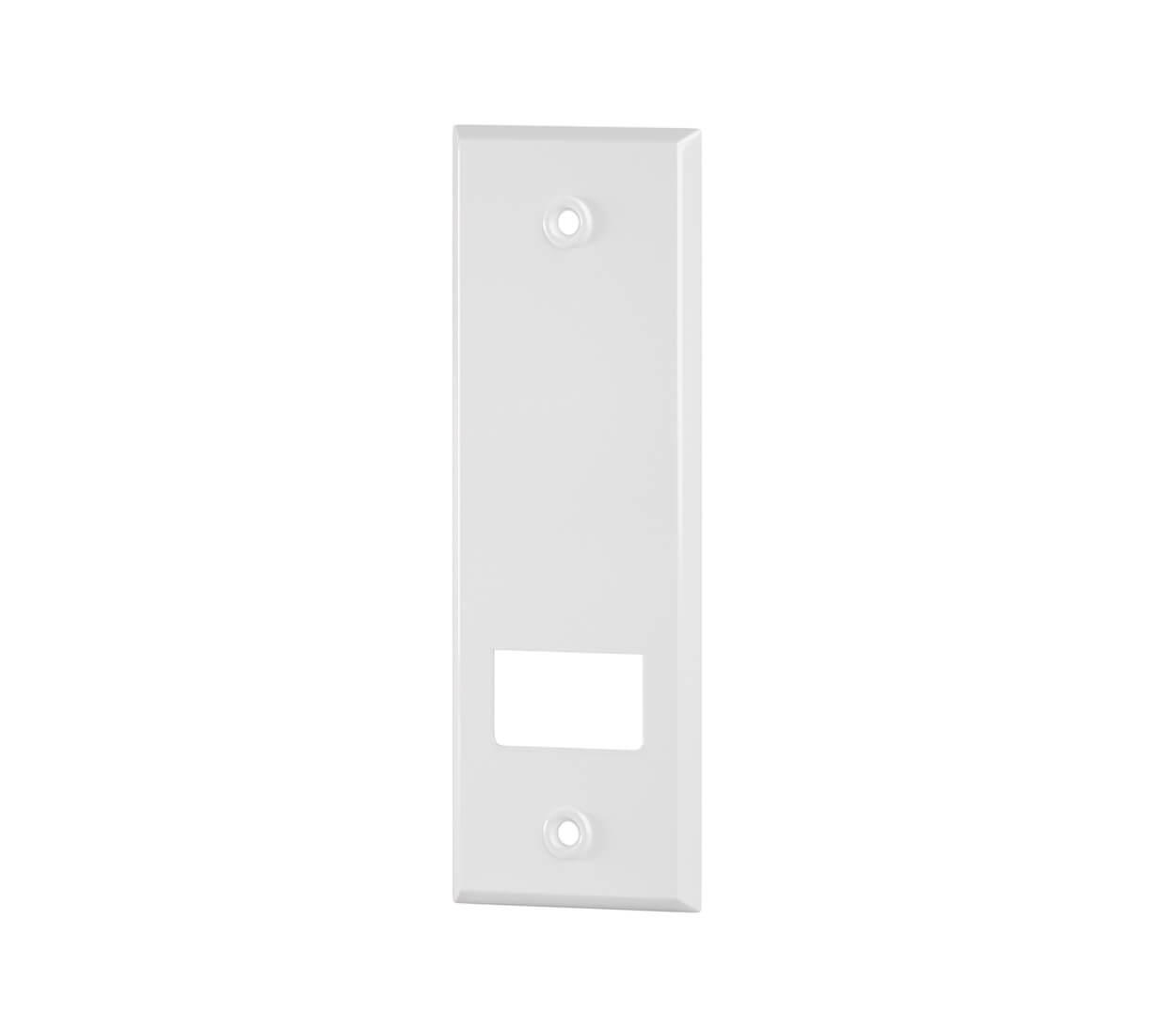

Kunststoff oder Feinblech

Zwei Werkstoffe stehen zur Wahl. Die Kunststoffplatte ist weiß und kommt als 6er-Set in 6 Lochabständen. Die Metallplatte besteht aus Feinblech und kommt als Einzelstück in 5 Lochabständen.

Kunststoff ist die preisgünstige Variante. Die weiße Fläche passt zu weißen Kunststofffenstern und zu hellen Wänden. Als Set mit 6 Platten deckt sie ein ganzes Haus in einem Durchgang ab, was den Preis je Fenster senkt.

Feinblech ist die robuste Variante und kommt in 2 Oberflächen. Verchromt ergibt eine glänzende Metallfläche für moderne Wohnstile. Die weiße Ausführung erhält in einem aufwendigen Verfahren eine schützende Kunststoffbeschichtung. Beide Oberflächen sitzen auf demselben stabilen Blech.

Die geschlossene Ausführung führt BAUHELD allein in Feinblech. Wer eine stillgelegte Öffnung schließen will, greift damit zum Metall.

Gurtbreite: 23 mm als Standardmaß

Die Blenden sind für System Maxi mit 23 mm Gurtbreite ausgelegt. Ein schmalerer Gurt mit 14 mm, also System Mini, läuft ebenfalls durch den Schlitz. Er hat darin seitlich etwas mehr Spiel.

Damit deckt der Gurtschlitz beide gängigen Breiten ab. Zum Messen legen Sie ein Lineal quer über das Band. 14 und 23 mm sind die 2 Breiten, die BAUHELD unter Rolladengurte führt.

Einteilige Abdeckplatte in vier Schritten wechseln

Vier Schritte, ein Schraubendreher und Arbeitshandschuhe genügen für den Wechsel:

1. Rollladen vollständig herunterlassen, beide Schrauben abdrehen und den Einlasswickler aus dem Mauerwerk nehmen. Alternativ sichern Sie den Panzer mit einer Schraubzwinge oder einem Keil.
2. Gurt von der Wickeldose abwickeln und die Sicherung mit dem Schraubendreher aus der Dose drücken. Erst danach lässt sich der Gurt vollständig entnehmen.
3. Alte Platte gegen die neue tauschen. Gurtband zuerst an der Gurtrolle einhaken, dann den Sicherheitshaken vorsichtig herunterdrücken. Platte und Wickler dabei zusammenhalten.
4. Wickler in den Mauerkasten setzen, Schrauben in die Bohrlöcher drehen, Rollladen einmal hoch- und herunterfahren. Damit ist der Sitz geprüft.

Schritt 2 verlangt Umsicht. Drücken Sie die Sicherung unbedingt aus der Dose, bevor Sie den Gurt abnehmen. Andernfalls kann die Feder die Wickeldose in eine schnelle Drehbewegung versetzen. Beim Zusammenbau gilt die umgekehrte Reihenfolge: erst den Gurt an der Dose befestigen, dann den Sicherheitshaken eindrücken.

Den ganzen Ablauf mit Bildern zeigt unsere Anleitung Gurtwickler Abdeckplatte wechseln. Zum Ausdrucken liegt die Montageanleitung als PDF bereit.

Aufputz oder Unterputz: wohin die Abdeckplatte gehört

Die Abdeckplatte gehört zum Unterputz-Gurtwickler, also zum Einlasswickler im Mauerkasten. Beim Aufputz-Gurtwickler sitzt die Technik sichtbar auf der Wand. Dort führt eine Gurtführung den Gurt durch die Wand.

Damit sind 2 Fälle klar getrennt. Wer eine Blende für den Wickler in der Wand sucht, ist in dieser Kategorie richtig. Wer von Unterputz auf Aufputz oder auf einen Motor umgestellt hat, nimmt die geschlossene Platte für die alte Öffnung. Die Umlenkung für den Gurt steht separat unter Gurtführungen.

Für Außenjalousien und Rollos gilt dieselbe Logik. Entscheidend bleibt der Wickler in der Wand samt seinem Lochabstand, unabhängig von der Bauart des Behangs.

Passendes Zubehör

Beim Rolladen-Service kommen meist weitere Teile dazu:

• Gurtwickler Unterputz in denselben 6 Lochabständen, mit Abdeckplatte oder als reiner Wickler
• Rolladengurte in 14 und 23 mm als Ersatz für verschlissene Bänder
• Gurtführungen mit Bürstendichtung für den Wanddurchtritt
• Einlauftrichter für einen ruhigen Einlauf des Panzers in den Kasten
• Rolladen-Aufhängefedern zur Befestigung des Behangs an der Welle

Den Überblick über alle Bauteile gibt die Kategorie Gurtwickler. Alles rund um das Fenster steht unter Fenster-Zubehör.

Die Abdeckplatte ist nur eines der Teile, die am Rolladen verschleißen. Gurte, Wickler und Führungen dazu stehen im Rolladenzubehör.

Häufige Fragen

Welche Größe brauche ich bei einer Rolladengurt-Abdeckung?

Entscheidend ist der Lochabstand, gemessen von Mitte Bohrung zu Mitte Bohrung. BAUHELD führt 105, 135, 160, 185, 215 und 260 mm. Schrauben Sie die alte Blende ab und messen Sie den Abstand der 2 Bohrungen nach.

Ich habe die Gesamtlänge der Platte gemessen, reicht das?

Die Außenmaße variieren je nach Design, eckig oder abgerundet, und sagen wenig über die Passform. Maßgeblich ist allein der Lochabstand von Mitte Bohrung zu Mitte Bohrung, weil er zu den Gewinden Ihres Einlasswicklers passen muss.

Für welche Gurtbreiten sind die Blenden geeignet?

Die Standardmodelle sind für System Maxi mit 23 mm Gurtbreite ausgelegt. Ein schmalerer Gurt mit 14 mm, System Mini, läuft ebenso sauber durch den Schlitz. Er hat darin seitlich lediglich etwas mehr Spiel.

Was ist der Unterschied zwischen offener und geschlossener Ausführung?

Die offene Platte hat einen Schlitz, durch den der Gurt läuft. Die geschlossene Platte hat eine durchgehende Fläche und deckt stillgelegte Öffnungen ab, etwa nach der Umstellung auf einen Rohrmotor. Die geschlossene Form gibt es in Feinblech.

Wie schließe ich das Loch eines alten Gurtwicklers?

Mit der geschlossenen Metallplatte im passenden Lochabstand. Sie deckt den stillgelegten Wickler samt Öffnung ab und gibt der Wand eine glatte Fläche zurück. Verfügbar sind 5 Lochabstände von 105 bis 215 mm, weiß oder verchromt.

Muss ich den Gurtwickler zum Wechseln ausbauen?

Bei der einteiligen Platte ja, bei der zweiteiligen Ausführung bleibt der Wickler an seinem Platz. Die zweiteilige Platte schieben Sie in 2 Hälften um den montierten Wickler herum. Sie ist für 135 bis 160 und 185 bis 215 mm erhältlich.

Hilft die Abdeckung gegen Zugluft aus dem Rolladenkasten?

Ja, der Austausch lohnt sich auch energetisch. Eine intakte, plan sitzende Abdeckung reduziert den Luftaustausch zwischen kaltem Mauerkasten und Wohnraum. Am Wanddurchtritt des Gurts hilft zusätzlich eine Gurtführung mit Bürstendichtung.

Wie viele Platten sind im Set enthalten?

Die einteilige Kunststoffplatte kommt als Set mit 6 Platten. Metallplatte und zweiteilige Platte kommen als Einzelstück. Ein Kunststoff-Set versorgt damit 6 Wickler in einem Durchgang.

Woraus bestehen die Abdeckplatten?

Aus Kunststoff oder aus Feinblech. Die Kunststoffplatten sind weiß. Die Metallplatten kommen verchromt oder mit einer weißen Kunststoffbeschichtung, die in einem aufwendigen Verfahren aufgebracht wird.
