Rolladen Gurtführung austauschen: So gelingt der Wechsel
Die Gurtführung ist der Aufputz-Beschlag an der Wand, an dem der Rolladengurt aus dem Mauerwerk oder dem Rolladenkasten austritt und zum Gurtwickler läuft. Ist sie verschlissen, schleift und quietscht der Gurt bei jeder Fahrt. Der Austausch gelingt in 5 Schritten, der Rolladenkasten bleibt geschlossen. Sind alte und neue Gurtführung zweiteilig, bleibt der Gurt sogar eingebaut.
Wann Sie die Gurtführung am Rolladen austauschen sollten
Die Gurtführung gehört ausgetauscht, sobald eines von 5 Anzeichen für Verschleiß auftritt:
- Der Gurt schleift, quietscht oder läuft schwergängig.
- Das Gurtband läuft schief ein oder franst an den Rändern aus.
- Die Rolle dreht sich nicht mehr oder ist gebrochen.
- Die Bürstendichtung ist abgenutzt, und es zieht spürbar am Gurtdurchlass.
- Das Gehäuse ist vergilbt, rissig oder locker.
Der Beschlag hat 3 Aufgaben. Er hält den Rolladengurt auf Spur und lenkt ihn sauber zum Gurtwickler um. Seine Bürste dichtet den Durchlass gegen Zugluft, Staub und Ungeziefer ab. Da der Gurt bei jeder Bedienung durch den Beschlag läuft, nutzt sich die Gurtführung mit der Zeit ab.
Schleift der Gurt dauerhaft an scharfen Kanten, verschleißt er deutlich schneller und kann im schlimmsten Fall reißen. Was dann zu tun ist, beschreibt der Ratgeber Rolladengurt gerissen. Ein rechtzeitiger Austausch der Führung schont also auch Ihren Rolladengurt.
Inhalt
- Welche Gurtführung verbaut ist: zweiteilig, einteilig, mit oder ohne Rolle
- Gurtbreite und Lochabstand vor dem Kauf messen
- Werkzeug und Vorbereitung für den Austausch
- Schritt 1: Rolladen herunterlassen und Panzer sichern
- Schritt 2: Gurt am Gurtwickler aushängen (nur bei einteiliger Führung)
- Schritt 3: Alte Gurtführung abschrauben
- Schritt 4: Neue Gurtführung montieren und Gurt einhängen
- Schritt 5: Testlauf und Ausrichtung
- Was eine neue Gurtführung kostet
- Gurt und Gurtwickler beim Austausch gleich mitprüfen
- FAQs
Welche Gurtführung verbaut ist: zweiteilig, einteilig, mit oder ohne Rolle
Welche Gurtführung bei Ihnen verbaut ist, erkennen Sie an 3 Merkmalen: der Bauform, der Führungsart und der Gurtbreite. Bei BAUHELD stehen 6 Modelle zur Wahl, alle als Aufputz-Ausführung. Aufputz heißt: Die Führung wird außen auf die Wand geschraubt, oberhalb des Gurtwicklers, dort, wo der Gurt aus dem Mauerwerk oder dem Rolladenkasten austritt.

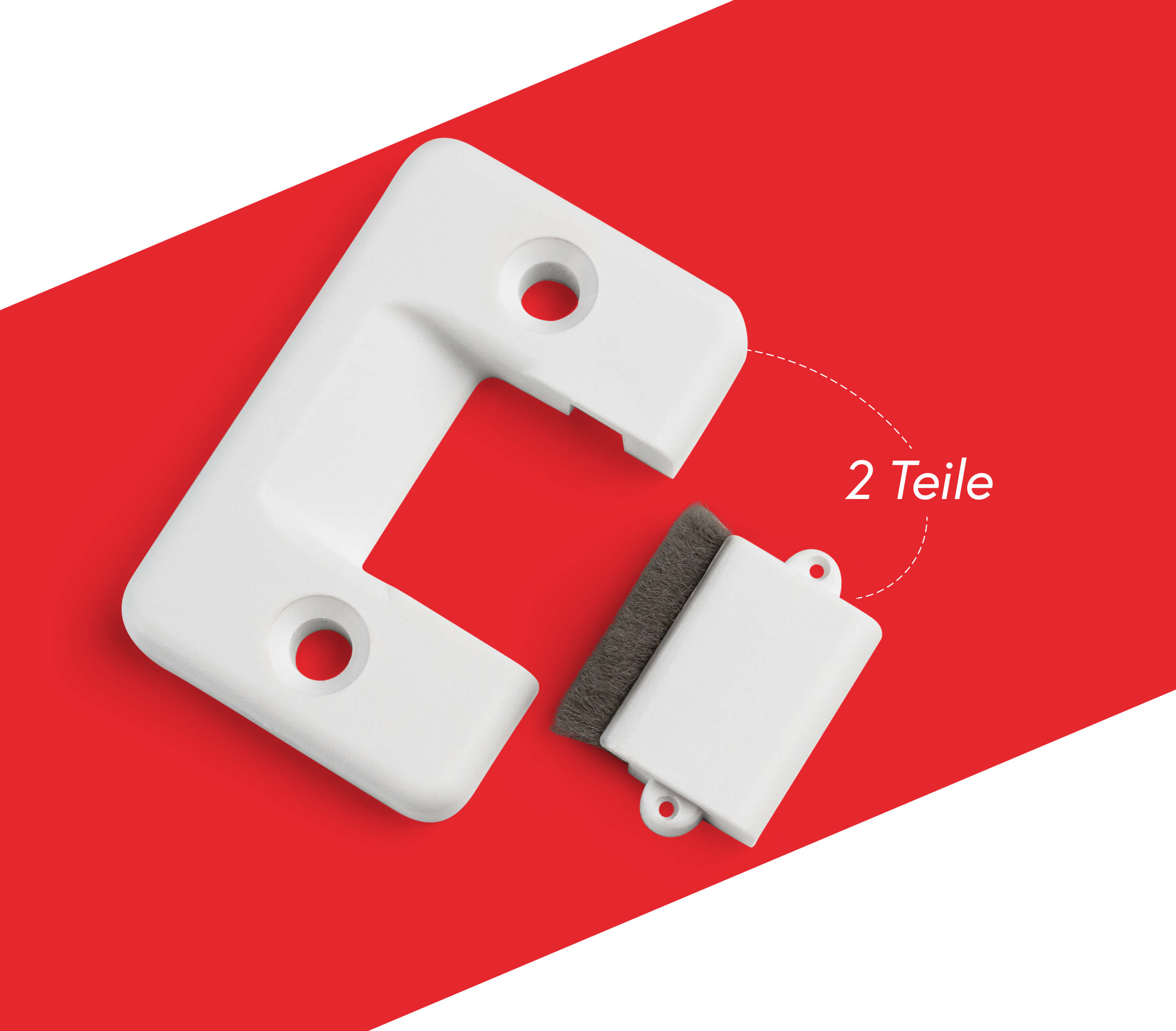

Die runde Gurtführung für 23 mm und die eckige Gurtführung für 23 mm sind zweiteilig. Zweiteilig heißt: Rahmen und Einsatz lassen sich seitlich um den eingebauten Gurt schieben und an der Wand verschrauben. Der Gurt bleibt dabei eingebaut. Die runde Blende hat 40 mm Durchmesser, die eckige misst 60 x 40 mm.
Die beiden Stahlrollen-Modelle für 14 und 23 mm sowie das Kunststoff-Modell für 14 mm sind dagegen einteilig mit geschlossenem Gehäuse. Gleiches gilt für unsere Gurtführungen aus Metall mit zweifacher Kunststoff-Rolle. Für sie muss der Gurt am Gurtwickler ausgehängt und durch die Öffnung gefädelt werden.

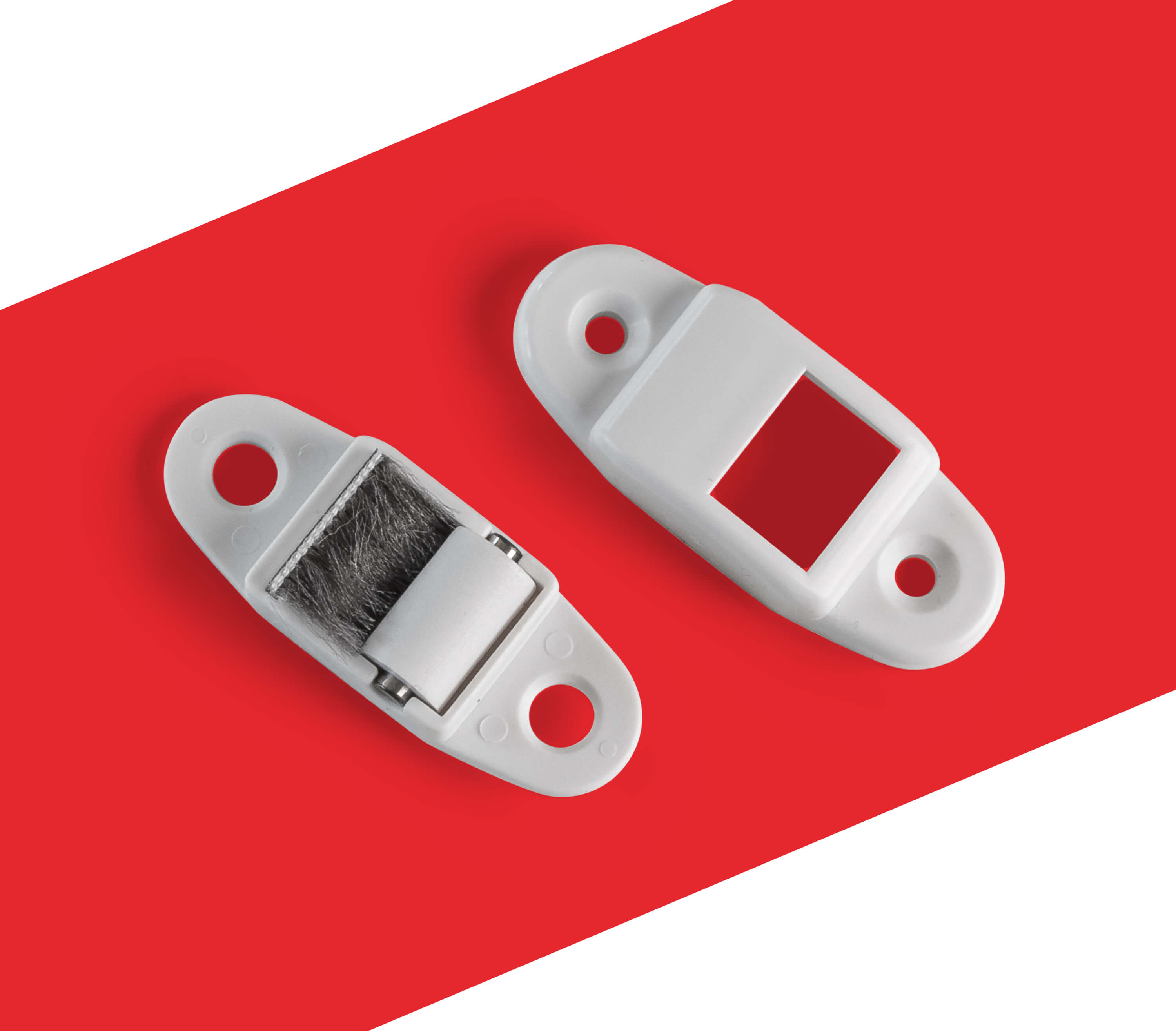

Die Gurtführung mit Rolle lenkt das Band über eine Kunststoffrolle um. Das senkt die Reibung. Die Stahlrolle ist nadelgelagert, das heißt, zwischen Achse und Rolle sitzen schlanke Nadelrollen statt einer glatten Bohrung. Dadurch zieht der Gurt leichter durch, und der Lauf wird ruhiger. Der verzinkte Stahl ist unempfindlich gegen Feuchtigkeit. Die runde und die eckige Führung haben keine Rolle: Dort läuft der Gurt durch einen Schlitz, den eine Bürste umschließt. Fast alle BAUHELD-Gurtführungen tragen eine Bürstendichtung. Im Altbau fällt der Spalt zwischen Gurt und Mauerwerk oft fingerbreit aus, die Bürste schließt ihn.
Liegt Ihr Gurtwickler unterputz, also versenkt im Mauerkasten, sitzt statt einer Gurtführung in der Regel eine Abdeckplatte mit Gurtschlitz vor der Wandöffnung. Den Tausch am Unterputz-Wickler beschreibt der Ratgeber Einlasswickler wechseln. Einen Überblick über alle sechs Aufputz-Modelle gibt die Kategorie Rolladen Gurtführungen.
Gurtbreite und Lochabstand vor dem Kauf messen
Zwei Maße entscheiden, ob die neue Gurtführung passt: die Breite Ihres Rolladengurts und der Lochabstand der alten Führung. Beide Maße ermitteln Sie mit einem Zollstock oder Maßband.
Die Gurtbreite messen Sie direkt am eingebauten Gurt, noch bevor Sie die alte Führung abschrauben. Da das Gurtband flach anliegt, genügt ein Zollstock. Der Minigurt ist 14 mm breit, der Maxigurt 23 mm. Die Führung muss exakt zur Gurtbreite passen. Ist der Kanal zu schmal, klemmt das Band. Ist er zu breit, wandert der Gurt seitlich hin und her und nutzt sich schneller ab. Mit dem richtigen Maß vermeiden Sie Fehlkäufe.
Der Lochabstand ist der Abstand zwischen den Mittelpunkten der beiden Schraubenlöcher, also von Mitte zu Mitte gemessen. Stimmt das Maß, können Sie die vorhandenen Bohrlöcher weiterverwenden. Achten Sie außerdem auf die Lage der Bohrungen. Bei der runden Führung, der Rolle für 14 mm und der Stahlrolle Mini liegen sie übereinander, bei der eckigen Führung und der Stahlrolle Maxi nebeneinander. Bei den BAUHELD-Gurtführungen liegt der Lochabstand je nach Modell bei 25, 40, 47 oder 48 mm.
| Modell | Gurt | Lochabstand |
|---|---|---|
| Rolle | 14 mm | 40 mm |
| Rund | 23 mm | 25 mm |
| Eckig | 23 mm | 40 mm |
| Stahl Mini | 14 mm | 40 mm |
| Stahl Maxi | 23 mm | 48 mm |
| Metall | 23 mm | 47 mm |
Weicht der Lochabstand Ihrer alten Führung ab, setzen Sie zwei neue Bohrungen und verschließen die alten Löcher mit Dübelmasse oder Spachtelmasse.
Werkzeug und Vorbereitung für den Austausch
Legen Sie diese 6 Teile und Werkzeuge bereit, bevor Sie beginnen:
- Neue Gurtführung in passender Gurtbreite
- Schraubendreher oder Akkuschrauber
- Zollstock oder Stahlmaßstab
- Arbeitshandschuhe
- Schraubzwinge oder Keil zum Sichern des Panzers
- Bei abweichendem Lochabstand: Bohrmaschine, Dübel und Dübelmasse
Entscheiden Sie vor dem ersten Handgriff, ob der Gurt am Gurtwickler ausgehängt werden muss. Das ist immer dann der Fall, wenn die alte oder die neue Führung ein geschlossenes Gehäuse hat, bei BAUHELD also bei allen Modellen außer der eckigen und der runden Kunststoff-Ausführung. Bleiben alte und neue Führung zweiteilig, überspringen Sie Schritt 2 und sparen Zeit. Werfen Sie außerdem einen Blick auf den Zustand von Gurt und Gurtwickler. Ist das Band bereits ausgefranst oder zieht der Wickler schwach ein, prüfen Sie diese Teile im selben Arbeitsgang.

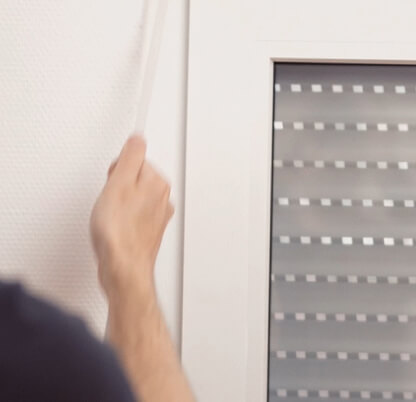

Rolladen herunterlassen und Panzer sichern
Lassen Sie den Rolladen vollständig herunter, damit kein Gewicht mehr auf dem Gurt lastet. Sichern Sie den Rolladenpanzer zusätzlich mit einer Schraubzwinge oder einem Keil, damit er sich nicht bewegt, solange der Gurt ausgehängt ist. Der Rolladenkasten bleibt beim gesamten Austausch geschlossen, denn die Gurtführung sitzt außen an der Wand.
Gurt am Gurtwickler aushängen (nur bei einteiliger Führung)
Schritt 2 ist nötig, sobald die alte oder die neue Führung ein geschlossenes Gehäuse hat, etwa bei der Gurtführung mit Kunststoffrolle und den beiden Stahlrollen-Modellen. Sind alte und neue Führung zweiteilig, bleibt der Gurt eingebaut, und Sie fahren direkt mit Schritt 3 fort.

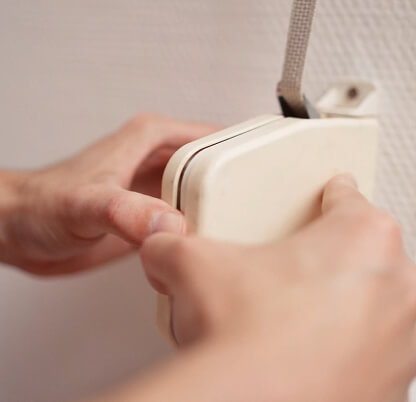

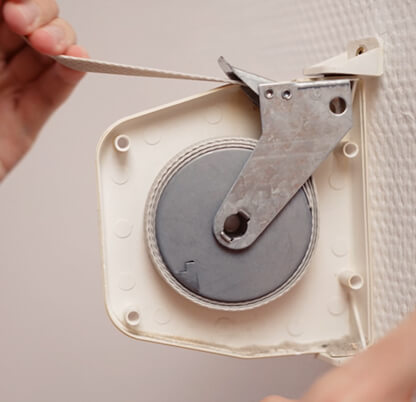

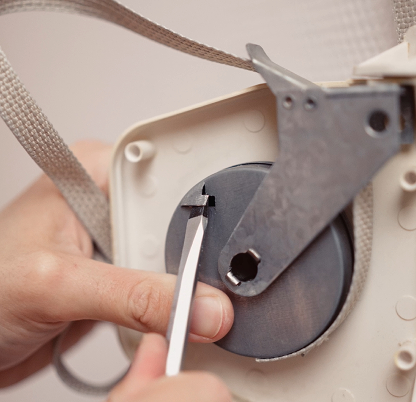

Öffnen Sie den Gehäusedeckel des Aufputz-Gurtwicklers in der Mitte mit beiden Händen. Ziehen Sie den Gurt vorsichtig und weitestgehend aus dem Wickler heraus. Halten Sie den Gurt mit einer Hand gegen die Federspannung fest und arretieren Sie mit einem Schraubendreher die Sicherung am Wicklergehäuse. Arretieren heißt bei der üblichen Federsicherung: Sie drücken die Sicherung heraus, dann klemmt sie die gespannte Federdose fest, und die Dose rollt sich nicht von selbst ab. Erst wenn die Sicherung die Dose hält, lassen Sie den Gurt los und hängen das Gurtende aus. Hat Ihr Gurtwickler keine Sicherung, arbeiten Sie zu zweit: Eine Person hält die Federdose fest, bis der Gurt in Schritt 4 wieder eingehängt ist.
Hinweis
Lassen Sie den Gurt nie los, bevor die Sicherung die Federdose festhält. Die Feder würde ruckartig zurückspannen, es drohen Verletzungen und ein Schaden an der Feder.

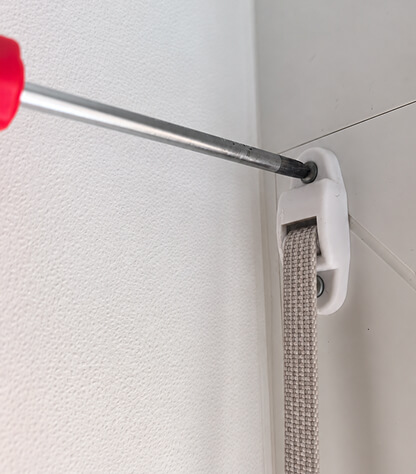

Alte Gurtführung abschrauben

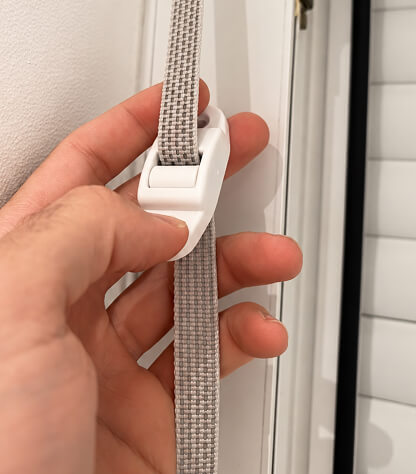

Lösen Sie die beiden Befestigungsschrauben der alten Gurtführung. Bei einer zweiteiligen Führung nehmen Sie beide Hälften seitlich vom Gurt ab, bei einer geschlossenen Führung ziehen Sie das Gehäuse vom freien Gurtende ab. Lässt sich die alte Führung nach dem Lösen der Schrauben nicht in zwei Hälften vom Gurt nehmen, hat sie ein geschlossenes Gehäuse. Hängen Sie den Gurt dann wie in Schritt 2 aus, bevor Sie weitermachen. Prüfen Sie, ob die Bohrlöcher in der Wand zum Lochabstand der neuen Führung passen, reinigen Sie den Gurtdurchlass von Staub und Schmutz und prüfen Sie den Gurt auf Abnutzung.
Neue Gurtführung montieren und Gurt einhängen

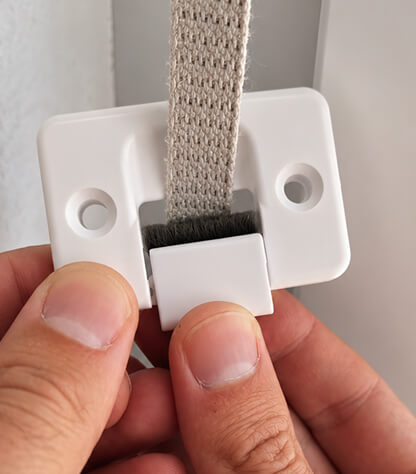

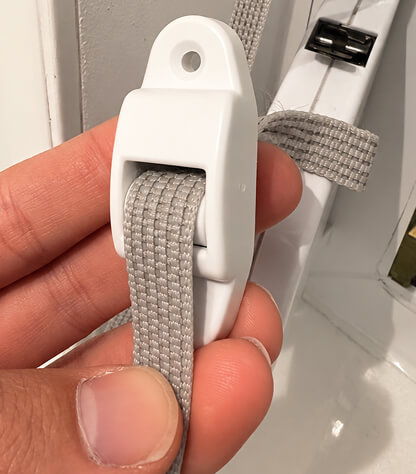

Schritt 4 läuft je nach Bauform in 2 Varianten ab. Bei einer zweiteiligen Führung schieben Sie beide Hälften seitlich um den Gurt und verschrauben die Führung an der Wand. Bei einer geschlossenen Führung fädeln Sie das freie Gurtende von oben durch die Öffnung und verschrauben das Gehäuse.
Die Gurtführung sitzt richtig, wenn der Gurt gerade und mittig über die Rolle oder durch den Bürstenschlitz läuft, exakt über dem Einlauf des Gurtwicklers.

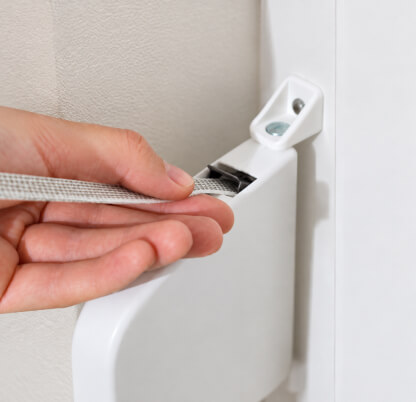

Haben Sie den Gurt in Schritt 2 ausgehängt, hängen Sie ihn jetzt wieder am Gurtwickler ein. Halten Sie den Gurt fest und lösen erst danach die Sicherung. Lassen Sie den Gurt anschließend langsam und gerade in den Wickler einziehen.

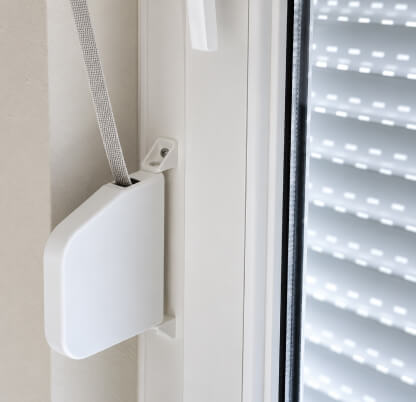

Testlauf und Ausrichtung
Entfernen Sie zuerst Schraubzwinge oder Keil vom Panzer. Ziehen Sie dann den Rolladen mehrmals hoch und lassen Sie ihn wieder herunter. Der Gurt sollte leichtgängig, gerade und ohne Schleifgeräusche über die Rolle oder durch den Schlitz laufen. Läuft er schief ein, sitzt die Führung meist etwas zu weit seitlich vom Wickler. Lösen Sie in diesem Fall die Schrauben, richten Sie die Gurtführung neu aus und testen Sie erneut.
Was eine neue Gurtführung kostet
Eine neue Gurtführung kostet im BAUHELD-Shop 9,99 bis 14,99 € pro Bestellung: Die drei Kunststoff-Modelle gibt es im 5er-Pack, die beiden Stahlrollen einzeln.
| Modell | Inhalt | Preis |
|---|---|---|
| Rolle 14 mm Weiß | 5 Stück | 11,99 € |
| Rund 23 mm Weiß | 5 Stück | 14,99 € |
| Eckig 23 mm Weiß | 5 Stück | 14,99 € |
| Stahlrolle 14 mm | 1 Stück | 9,99 € |
| Stahlrolle 23 mm | 1 Stück | 9,99 € |
Alle Preise sind Shoppreise mit Stand September 2026. Rolle und Rund gibt es auch in Braun, jeweils 10 Cent günstiger. Im 5er-Pack kostet eine Kunststoff-Führung damit 2,38 bis 3,00 €.
Gurt und Gurtwickler beim Austausch gleich mitprüfen
Prüfen Sie beim Austausch auch Gurt, Gurtwickler und Einlauftrichter, denn die drei Bauteile arbeiten entlang des Gurtverlaufs zusammen: der Einlauftrichter oben am Rolladenkasten, die Gurtführung an der Wand und der Gurtwickler unten. Der Einlauftrichter leitet den Gurt in den Kasten, die Führung hält ihn auf Spur, der Wickler rollt ihn auf. Läuft eines der drei Teile nicht sauber, werden die beiden anderen stärker belastet. Nutzen Sie den Austausch daher für eine kurze Kontrolle.
Ist das Gurtband ausgefranst, rissig oder verfärbt, sollten Sie es ebenfalls tauschen. Ein neuer Gurt wird oben an der Gurtscheibe auf der Welle befestigt, dafür öffnen Sie den Rolladenkasten. Die Anleitung steht im Ratgeber Rolladengurt wechseln. Ohne den Kasten zu öffnen, können Sie den Gurt nur am Wickler kürzen und neu befestigen, wenn der Defekt unten liegt und noch genügend Gurtlänge vorhanden ist. Die Grenzen nennt der Ratgeber Rolladengurt wechseln ohne Kasten öffnen. Passende Gurte für Führungen in 14 und 23 mm finden Sie in der Kategorie Rolladengurte.
Zieht der Gurtwickler schwach oder schwergängig ein, tauschen Sie Einlasswickler und Wickler mit Einfädelautomatik aus. Am aufklappbaren Aufschraubwickler lässt sich die Feder nachspannen. Wie das geht, zeigt der Ratgeber Gurtwickler reparieren. Wer gleich einen neuen Wickler braucht, findet ihn in der Kategorie Gurtwickler. Den Einlauftrichter oben am Kasten sollten Sie auf Risse prüfen. Zieht es trotz neuer Bürstendichtung am Gurtdurchlass, lohnt ein Blick in den Ratgeber Rolladenkasten dämmen.
Häufig gestellte Fragen (FAQs)
Kann ich die Gurtführung austauschen, ohne den Gurt auszubauen?
Ja, das gelingt mit einer zweiteiligen Gurtführung, vorausgesetzt, auch die alte Führung ist zweiteilig. Die beiden Hälften werden seitlich um den eingebauten Gurt gesetzt und verschraubt. Bei den einteiligen Modellen, etwa der Gurtführung mit Kunststoffrolle und den Stahlrollen, muss der Gurt dagegen am Gurtwickler ausgehängt und neu eingefädelt werden.
Welche Gurtführung passt zu meinem Rolladen?
Entscheidend sind zwei Maße: die Gurtbreite, 14 mm Minigurt oder 23 mm Maxigurt, und der Lochabstand der alten Führung. Messen Sie beides vor dem Kauf, dann passt die neue Gurtführung und Sie können die vorhandenen Bohrlöcher weiterverwenden.
Muss ich den Rolladenkasten öffnen?
Nein. Die Gurtführung sitzt außen an der Wand und ist ohne Öffnen des Rolladenkastens zugänglich. Der Kasten bleibt beim gesamten Austausch geschlossen.
Lohnt sich eine Gurtführung mit Stahlrolle?
Die nadelgelagerte Stahlrolle senkt die Reibung, läuft leiser und ist unempfindlich gegen Feuchtigkeit. Ihren Vorteil spielt sie bei schweren Maxi-Panzern aus. Dafür kostet sie 9,99 € je Stück, eine Kunststoff-Führung im 5er-Pack 2,38 bis 3,00 €. Bedenken Sie: Beide Stahlrollen-Modelle haben ein geschlossenes Gehäuse, der Gurt muss dafür am Wickler ausgehängt werden.
Wovon hängt der Aufwand beim Austausch ab?
Der Aufwand hängt von der Bauform ab. Bei einer zweiteiligen Führung bleibt der Gurt eingebaut, der Austausch beschränkt sich auf Abschrauben, Aufsetzen und Ausrichten. Bei den einteiligen Modellen mit Kunststoff- oder Stahlrolle kommt das Aushängen und Einhängen des Gurts am Wickler hinzu.
Kann ich eine Unterputz-Gurtführung austauschen?
BAUHELD führt Gurtführungen als Aufputz-Modelle. Sitzt Ihr Gurtwickler als Einlasswickler im Mauerkasten, schließt eine Abdeckplatte mit Gurtschlitz die Wandöffnung. Wie Sie Gurt und Wickler in dieser Situation tauschen, beschreibt der Ratgeber Einlasswickler wechseln.
