Streichmaß zum parallelen Anreißen, 200 bis 300 mm
Sofort verfügbar, Lieferzeit 1-3 Tage
Sofort verfügbar, Lieferzeit 1-3 Tage
2 Bauarten: Stahlanschlag oder Holzanschlag
BAUHELD führt 2 Bauarten, unterschieden nach dem Werkstoff des Anschlags. Stahl hält Späne und Grate aus und läuft an Blech und Profil. Buchenholz schont die Kante an sichtbarem Holz.
| Bauart | Anschlag | Maßstab | Längen |
|---|---|---|---|
| Streichmaß Metall | verchromter Stahl, gehärtete Anreißkanten | Stahl mit mm-Teilung und Nonius | 200, 250, 300 mm |
| Streichmaß 300 mm | Buchenholz, holzölversiegelt | Edelstahl, beidseitig cm und Zoll | 300 mm |
Geeignet für den Metallbau ist das Stahlmodell. Es verträgt Öl, Späne und hohe Temperaturen und bleibt durch die Verchromung rostfrei. An lackiertem oder geöltem Holz hinterlässt ein Stahlanschlag dagegen leicht Druckstellen. Dort spielt der Buchenklotz mit 3 x 3 cm Auflagefläche seine Stärke aus.
Messbereiche von 200 bis 300 mm
Der Maßstab begrenzt den Abstand zur Kante. 200 mm decken Rahmen und Leisten ab. 300 mm reichen bis in die Mitte einer 60 cm tiefen Regalseite.
| Modell | Messbereich | Preis |
|---|---|---|
| Streichmaß Metall 200 mm | 0 bis 200 mm | 24,99 € |
| Streichmaß Metall 250 mm | 0 bis 250 mm | 26,99 € |
| Streichmaß Metall 300 mm | 0 bis 300 mm | 31,99 € |
| Streichmaß 300 mm mit Holzanschlag | 0 bis 300 mm | 24,99 € |
Die 250-mm-Variante verkauft sich am häufigsten. Sie trifft den Bereich der gängigen Möbelteile und Blechzuschnitte. Wer regelmäßig breite Platten anreißt, greift zur 300-mm-Ausführung für 31,99 €.
0,1 mm ablesen mit dem Nonius
2 Skalen trägt das Stahlmodell. Die Hauptskala zeigt Millimeter. Am Schieber sitzt ein Nonius, also eine Hilfsskala. Ihre Striche stehen minimal enger als die der Hauptskala. Welcher Noniusstrich mit einem Hauptstrich fluchtet, gibt den Zehntelmillimeter an.
Damit liegt die Ablesegenauigkeit bei 0,1 mm statt bei rund 0,5 mm Schätzung. Dasselbe Prinzip arbeitet im Messschieber. Auf dem Werkzeug steht die Angabe 0,1 mm direkt neben der Skala.
Bei Zapfen, Nuten und Passungen zahlt sich das aus. Ein Zehntelmillimeter Spiel entscheidet, ob eine Verbindung klemmt oder sitzt. Die feinere Ablesung verhindert damit Nacharbeit an der Verbindung.
EG-Genauigkeitsklasse I: was die Toleranz bedeutet
EG-Genauigkeitsklasse I steht auf dem Buchenmodell. EG bedeutet Europäische Gemeinschaft, deren Richtlinie die 3 Klassen für Längenmaße festlegt, und I ist die genaueste davon. Klasse I begrenzt die zulässige Abweichung der Teilung über die gesamte Länge von 300 mm. Auf dem Maßstab steht die Fehlergrenze als Zahl im Kästchen.
Für die Werkstatt heißt das: Die Skala bleibt innerhalb ihrer Fehlergrenze. Die messbare Abweichung entsteht beim Anlegen und beim Anreißen. Beide Ausführungen tragen ihre Teilung tiefengelasert statt geätzt, damit bleibt sie auch nach Jahren Werkstattbetrieb lesbar.
Angerissen wird mit Nadel oder Bleistift
Am Anriss arbeiten 2 Werkzeuge zusammen. Das Streichmaß führt: Der Anschlag gibt die Richtung vor, der Maßstab den Abstand. Die Linie zieht ein zweites Werkzeug an der Kante des Maßstabs entlang.
An Metall arbeitet eine Anreißnadel mit Hartmetallspitze. Sie kratzt den Riss in die Oberfläche. An Holz genügt ein spitzer Bleistift, denn dort soll die Faser heil bleiben.
Der Unterschied zum klassischen Schreinerstreichmaß liegt genau hier: Jenes führt ein Messerrad oder eine Ritzklinge mit und schneidet die Linie selbst. Ein geschnittener Riss fällt feiner aus, ein gezogener lässt sich korrigieren.
Gehärtete Anreißkanten für den Metallbau
2 Stirnseiten trägt der Maßstab, und beide sind gehärtet. Sie dienen als Anschlagfläche und halten dem Druck stand, mit dem das Werkzeug an Kanten läuft. Auf dem Stahl steht dafür die Prägung HARDENED INOX, also gehärteter rostfreier Stahl.
| Eigenschaft | Wert |
|---|---|
| Werkstoff | verchromter Stahl, rostfrei |
| Anreißkanten | gehärtet |
| Skala | tiefengelasert, mm-Teilung plus Nonius 0,1 mm |
| Führung | Längsschlitz mit Rändelschraube |
Die Verchromung macht den Stahl zu 100 % rostfrei und lässt sich mit einem Lappen von Öl und Spänen befreien. Der Schieber läuft im Längsschlitz und klemmt über eine Rändelschraube. Das Spiel bleibt gering genug, dass der Abstand über alle 200 bis 300 mm hält.

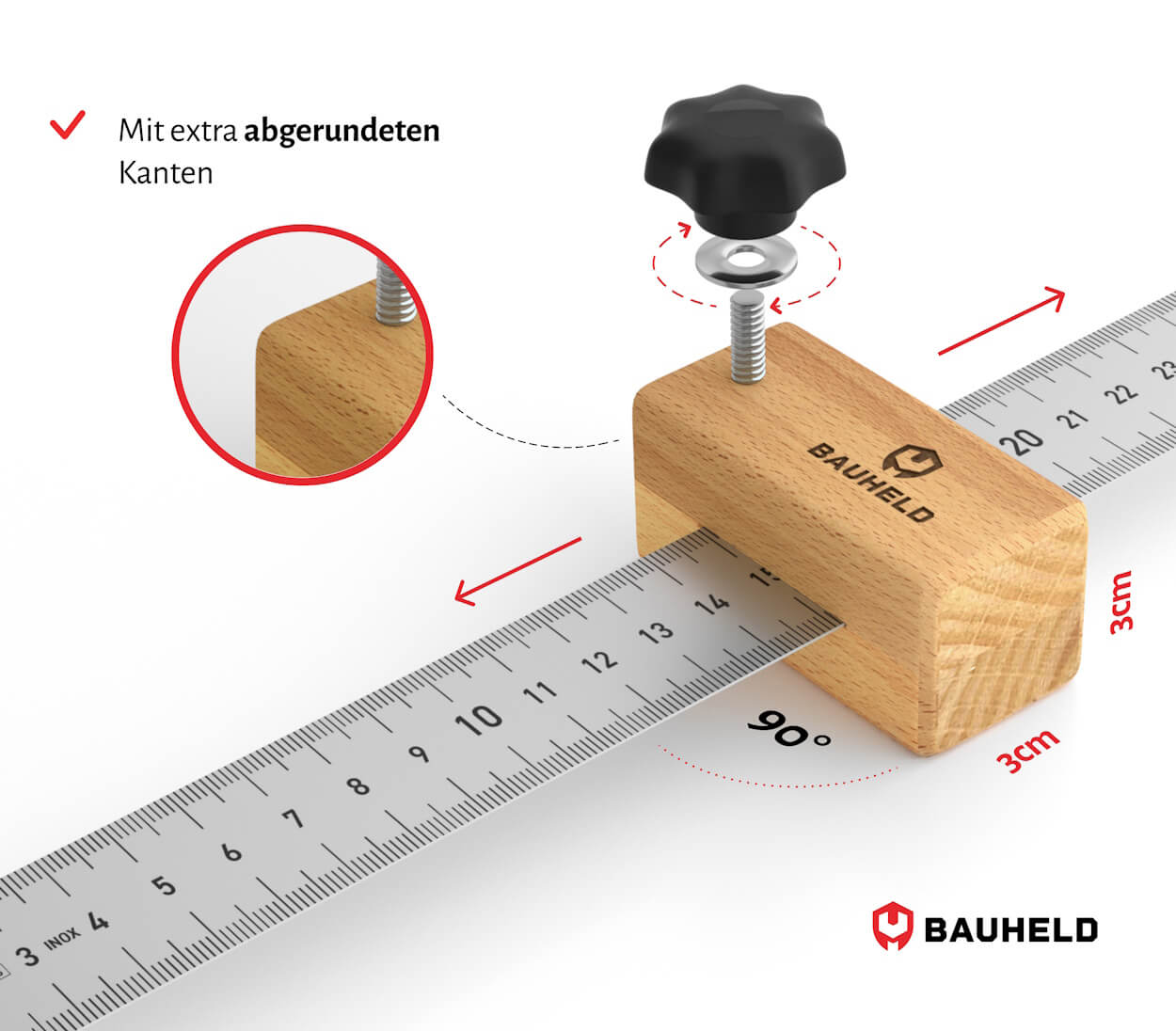

Buchenanschlag und Edelstahl im Möbelbau
Ein Anschlag aus 2 verleimten Buchenklötzen und ein Edelstahlmaßstab bilden das Buchenmodell. Der Klotz misst 3 x 3 cm im Querschnitt und steht in 90 Grad zum Maßstab. Gefertigt wird er in Deutschland, das Info-Icon am Produkt weist Made in Germany aus.
| Eigenschaft | Wert |
|---|---|
| Anschlag | Buchenholz, 3 x 3 cm, ölversiegelt |
| Maßstab | Edelstahl INOX, 30 cm |
| Skala | beidseitig, Zentimeter und Zoll, tiefengelasert |
| Genauigkeit | EG-Genauigkeitsklasse I |
| Klemmung | Sterngriff aus Kunststoff |
Die Buche stammt aus heimischen Wäldern und ist mit Holzöl versiegelt. Die Kanten sind abgerundet, damit der Klotz beim Entlangfahren gleitet. Der Sterngriff löst und klemmt mit einer Hand, während die andere das Werkstück hält.
In 4 Schritten parallel anreißen
- Abstand einstellen: Schieber lösen, Anschlag auf das gewünschte Maß bringen, Skala am Anschlag ablesen und die Schraube festziehen.
- Maß gegenprüfen: Beim Stahlmodell den Nonius ablesen, beim Buchenmodell die Hauptskala.
- Anlegen: Den Anschlag flach an die Referenzkante drücken, den Maßstab plan auf das Werkstück legen.
- Anreißen: Nadel oder Bleistift an die Kante des Maßstabs setzen und das Werkzeug in einem Zug entlangführen.
Die Referenzkante muss gerade sein. Jede Welle darin überträgt sich sonst auf den Riss. Bei Bahnen über 1 m bleibt der Druck auf dem Anschlag konstant, sonst wandert der Abstand.
Was zum Anreißen dazugehört
Ein Streichmaß erzeugt den Abstand, die Linie zieht ein zweites Werkzeug. Den Riss selbst ziehen die passenden Anreißnadeln in 150 bis 250 mm mit gehärteter Spitze für Holz, Metall, Blech, Glas und Keramik.
Für freie Linien fern der Kante eignet sich der Stahlmaßstab. Er läuft in denselben Längen und derselben Genauigkeitsklasse. Welche Messmittel sonst im Programm stehen, zeigt die Übersicht Werkzeuge. Woher das Buchenholz kommt, steht auf der Seite zur Nachhaltigkeit.
Häufige Fragen
Was ist ein Streichmaß?
Ein Anreißwerkzeug aus 2 Teilen: Anschlag und Maßstab. Der Anschlag läuft an einer Kante des Werkstücks entlang. Der Maßstab hält den Abstand dazu fest. So entstehen Linien parallel zur Kante.
Was macht man mit einem Streichmaß?
Maße von der Kante auf die Fläche übertragen: Schnittlinien für die Säge, Zapfen und Nuten im Holz, Bohrbilder auf Blech. Auch zum Prüfen taugt es, etwa ob 2 Kanten parallel laufen.
Wie liest man einen Nonius ab?
Zuerst die vollen mm links vom Nullstrich des Nonius ablesen. Dann den Noniusstrich suchen, der mit einem Strich der Hauptskala fluchtet. Seine Nummer ergibt das Zehntel, das zur vollen Zahl kommt.
Welches Streichmaß eignet sich für Holz?
Bei sichtbaren Flächen die Ausführung mit Buchenholzanschlag, weil Buchenholz die Oberfläche schont. Für Bau- und Konstruktionsholz genügt das Stahlmodell. Angerissen wird auf Holz mit dem Bleistift.
Hat das Streichmaß eine Anreißspitze?
Beide Bauarten arbeiten als Führung, die Linie zieht ein separates Werkzeug. Für Metall eine Anreißnadel, für Holz ein Bleistift. Modelle mit fest eingebautem Messerrad gehören zur Bauart des klassischen Schreinerstreichmaßes.
Welche Größe soll ich wählen?
200 mm für Rahmen, Leisten und schmale Bauteile. 250 mm für die Mehrzahl der Möbelteile und Blechzuschnitte. 300 mm für breite Platten und Regalseiten.
Rostet das Streichmaß aus Metall?
Der Stahl ist verchromt und damit rostfrei, auch bei Kontakt mit Kühlschmierstoff. Das Buchenmodell nutzt Edelstahl mit INOX-Prägung. Ein Lappen genügt zur Pflege.
Was bedeutet EG-Genauigkeitsklasse I?
Die höchste der 3 Klassen für Längenmaße mit der engsten zulässigen Abweichung der Teilung. Die Fehlergrenze steht als Zahl im Kästchen auf dem Maßstab. Praktisch heißt das: Der Messfehler entsteht beim Anlegen, die Skala bleibt innerhalb ihrer Grenze.
